Hypertronics四屏蔽同轴/双屏蔽同轴微型连接器

发布时间：2021-01-04 16:07:31 浏览：1164

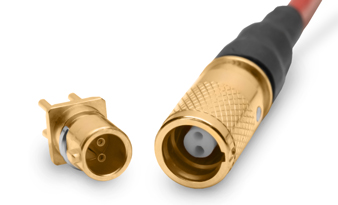

Hypertronics微型四屏蔽同轴连接器保持整个连接器对的信号屏蔽阻抗（在四屏蔽应用中超过每秒1 Gbit），并提供螺纹版本，包括直通和直角电缆安装以及PCB安装配置。

hypertronics微型二屏蔽同轴系列配备微型阻抗匹配连接器，可提供可控阻抗和紧密间隔的PCB焊盘间距。Hypertronics连接器可在真正的差异两个屏蔽同轴封装NDL，形状记忆合金，和微型D大小的外壳。

hypertronics NDL微型二屏蔽同轴系列提供螺纹和快速断开型，直径比SMA同轴连接器小25%。六角螺母的最大螺纹直径为250.0英寸。

Hypertronics连接器为高速以太网、消防线和光纤通道应用提供全套差分双轴和四轴连接器、触点和电缆组件。差分对、双轴连接器和电缆组件在按需应用的高速匹配阻抗数据中提供优异的性能。信号对信号特性阻抗和信号对屏蔽特性阻抗在整个连接器对中保持恒定。真正的双轴连接器接口确保信号完整性，同时最大限度地减少抖动和数据速率错误。

深圳市cq9电子官网入口创展科技有限公司，授权代理销售Hypertronics连接器产品，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657 QQ: 2295048674


机械和环境规范

罩壳型式	-65°C至+ 125°C
耐久性	插拔次数最低500次
耦合螺母扭矩（螺母）建议值	最低值2.3英寸磅
啮合/ 断开力（快速断开）	最大值3磅/3到5磅
耐蚀性	MIL-STD-202方法101 测试条件B
抗冲击性	MIL-STD-202方法213br />测试条件B
抗震性	MIL-STD-202方法204 测试条件B
耐热冲击性	MIL-STD-202方法107 测试条件B

材质与终饰

罩壳与内部触头	符合ASTM-B16的黄铜，UNS C36000合金或符合ASTM-B196的铍铜，UNS C17200、C17300合金符合ASTM-A582的30 CRES 符合MIL-DTL-45204 II类1级的镀金
绝缘子	符合ASTM-D1710或ULTERM 1000的聚四氟乙烯（PTFE）
连接器插头/ 插座罩壳	符合ASTM-B211/221的6061-T6铝材符合SAE AMS-C-26074的化学镀镍或符合SAE AMS QQ-P-416的镀镉
垫片/密封件	硅酮橡胶，符合A-A-59588

电气

触头额定电流	最大3.0安培
DWV	最大250 VDC
绝缘电阻	在直流200 V下最低为5000兆欧姆
带宽	高达3千兆赫。
数据速率	每秒超过1 Gbit
差分对线缆阻抗	150 欧姆 + 15 欧姆 100 欧姆 + 10 欧姆
信号到屏蔽线缆的阻抗	75 欧姆 + 10 欧姆 50 欧姆 + 7 欧姆
