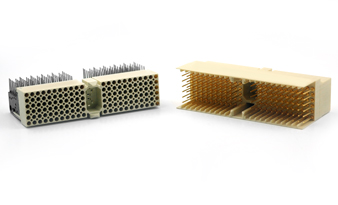

Hypertronics连接器2mm / cPCI

发布时间：2021-02-06 16:48:36 浏览：1462

Hypertronics cPCI 2mm连接器系统基于Hypertac双曲线弹簧孔接触技术，该技术以抗冲击和振动而闻名。Hypertronics cPCI 2mm连接器已通过军事标准测试，具有强化和紧凑的PCI形式，可在军用地面系统、军舰和航空航天等所有关键任务应用中发挥最高性能。

Hypertronics连接器cPCI 2mm在2mm的中线上装有6排0.4mm Hypertac触点，其接触电阻小于8mm，额定电流为1.0 A。Hypertronics的接触导线轨迹优化后在高速信号应用中表现良好，这些连接器与标准再熔焊工艺兼容。

Hypertronics cPCI 2mm连接器提供键控和非键控配置。该连接器在设计上是模块化的，长度可变，一次可以按五个触点的增量进行更改。

其他优势包括：

Hypertac触头提供高可靠性

标准2mm垫

屏蔽层抗EMI/RFI

深圳市cq9电子官网入口创展科技有限公司，授权代理销售Hypertronics连接器产品，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657 QQ: 2295048674

	QCI（质量合格检验） K2系列 = MIL-DTL-55302 311P系列 = NASA GSFC S-311-P-822
3U/6U形状因素	P1/P4	P2/P5	P3	J1/J4	J2/J5	J3
零件编号参考	K2A110FMD	K2B110FMD	K2B095FMD	K2A110FFD	K2B110FFD	K2B095FFD
设计标准	IEC 1076-4 101
触头形状	凸触头			Hypertac 0.40 mm插座
触头终端	焊接引线座，以63/37比例镀铅锡			镀金或比例63/37的镀铅锡
触头间距	2.00mm
触头数目	110个信号触头 22接地触头		95个信号触头 19个接地触头	110个信号触头 22个接地触头		95个信号触头 19个接地触头
触头额定电流	1安培
温度范围	-55℃至125℃
绝缘子材质	30%玻璃填充的LCP（符合NASA脱气规范）
额定阻燃	94 V-O
绝缘电阻	大于5000兆欧姆
触头材料	铍铜针脚触头			铍铜Hypertac插座接线和黄铜主体
插接触头镀层	最小值50微英寸镀金/50微英寸镀镍
插接连接器之间的最大可允许间隙	0.039英寸[1.00 mm]
建议PCB 孔径	镀层之后0.71 ± 0.05 mm			镀层之后0.60 mm
重量	0.55盎司	0.53盎司.	0.38盎司.	0.38盎司.	0.45盎司.	0.31盎司.

性能

3U/6U形状因素	P1/P4		P2/P5	P3	J1/J4	J2/J5	J3
零件编号参考	K2A110FMD	K2B110FMD	K2B95FMD	K2A110FFD	K2B110FFD		K2B95FFD
LLCR （低级别触头阻抗）	平均值7.20毫欧姆
DWV （介质耐压）	1000 VRMS
触头寿命（插/拔）	大于4000次（每个插接连接器对）
插力	平均值16.38 LBF（每个插接连接器对）
拔力	平均值13.2 LBF（每个插接连接器对）
震动（正弦震动）*	在15 G时频率为10至2000 HZ (MIL-DTL-55302) (NASA GSFCS311-P-822)
震动（任意震动）**	飞机底盘装置等级的震动（NASA戈达德GEVS SE版本A）
抗机械冲击性*	100 G峰值(NASA GSFC S311-P-822)
执行测试，测定是否因为机械运动而发生磨耗，并评估Hypertac触头系统在剧烈冲击下的完整性。为验证测试，每10纳秒执行一次事件检测。无事件记录。 *使用6U飞机底盘执行测试，测定是否因为机械运动而发生磨耗，并评估测试样件在恶劣机械环境下的完整性。为验证测试，每50纳秒执行一次事件检测。无事件记录。
