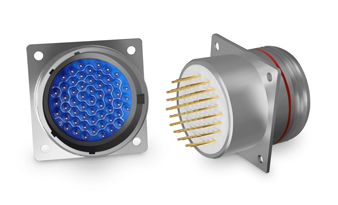

Hypertronics滤波器式圆形连接器

发布时间：2021-05-19 17:05:43     浏览：1957

Hypertronics滤波器式圆形连接器包括MIL-DTL-38999、MIL-DTL-83723和MIL-DTL-26482连接器。Hypertronics滤波器式圆形连接器的设计构思能够满足或超出了每个系列的所有适用规定要求，能够与标准的非滤波器连接器进行配对和交换。根据Hypertronics的串联滤波器适配器，能够便捷地升级到EMI/瞬态保护，而不需要修改系统。该适配器设计构思为在目前拥有插头和插座之间安装使用，不需要重新布线或拆装系统。

C，L，PI滤波器类型；

利用滤波技术(平面阵列、双曲面)配合应用；

未过滤(高速)基线；

暂态保护已根据测试，符合美国航空无线电技术委员会（RTCA）D160F章第22章第3、4和5级标准；

基本雷击、电磁干扰和电磁脉冲保护；

深圳市cq9电子官网入口创展科技有限公司，授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市场，以其独有的Hypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657   QQ: 1369964087


材质与终饰

罩壳

铝合金/钢/复合物

绝缘子

高等级塑料/环氧树脂

触头

铜合金，镀金

锁环和密封件

硅基弹性体

锁紧螺母

铝合金

接地层

黄铜，镀银

电容器

钛酸钡

电感器

铁氧体磁珠



生产自动化测试系统测量


测程

准确度

注释

电容

1 pF到1?f

0.2% + 0.1 pf

1

DF

0.00001-10

1%

2

电感

100 nH至10KH

0.2%+10 nH

1

绝缘电阻

1 K Ohm至5 T Ohm

1%

3,4,5

DWV

10 pA至100 mA

1%+10 pA

3,4,6

逆向电压

10 mV至100 V

0.2% + 10 mV

7

接地和触头电阻

0.1 mV至1 V

0.1%+0.1 mV

7

注释

频率 = 20 Hz至1 MHz

损耗因数

施加5至500伏

测量每个针脚到接至罩壳的其他所有针脚

绝缘电阻

介质耐压

电流源 = 1 nA到1 A
