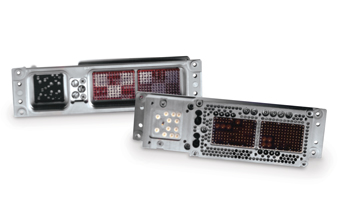

Hypertronics滤波器式机架和面板连接器

发布时间：2021-05-24 16:56:24 浏览：1243

Hypertronics滤波器式机架面板连接器包括ARINC 404、ARINC 600和MIL-DTL-83527外壳类型。Hypertronics的设计满足或超过了每个系列的所有适用要求，可以与标准的非过滤器连接器进行匹配和互换。通过Hypertronics的串联滤波器适配器，可以方便地升级到EMI/瞬态保护，而无需修改系统。Hypertronics适配器的设计目的是在现有插头和插座之间安装，而不需要重新布线或拆装系统。

有几种不同的接触结构和套管尺寸；

C，L，PI滤波器类型；

利用滤波技术(平面阵列、双曲面)配合应用。

未过滤(高速)基线；

暂态保护已通过测试，符合美国航空无线电技术委员会D160F章第22章第3、4和5级标准。

基本雷击、电磁干扰和电磁脉冲保护；

深圳市cq9电子官网入口创展科技有限公司，授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市场，以其独有的Hypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657 QQ: 1369964087


材质与终饰

罩壳	铝合金/钢/复合物
绝缘子	高等级塑料/环氧树脂
触头	铜合金，镀金
锁环和密封件	硅基弹性体
锁紧螺母	铝合金
接地层	铍铜，镀银
电容器	钛酸钡
电感器	铁氧体磁珠

生产自动化测试系统测量

	测程	准确度	注释
电容	1 pF到1?f	0.2% + 0.1 pf	1
DF	0.00001-10	1%	2
电感	100 nH至10KH	0.2%+10 nH	1
绝缘电阻	1 K Ohm至5 T Ohm	1%	3,4,5
DWV	10 pA至100 mA	1%+10 pA	3,4,6
逆向电压	10 mV至100V	0.2% + 10 mV	7
接地和触头电阻	0.1 mV至1V	0.1%+0.1 mV	7
注释：	频率 = 20 Hz至1 MHz 损耗因数施加5至500伏测量每个针脚到接至罩壳的其他所有针脚绝缘电阻介质耐压电流源 = 1 nA到1 A
