ANDON VGA分辨率MOS图像传感器CMV300

发布时间：2021-08-11 17:00:28     浏览：1557

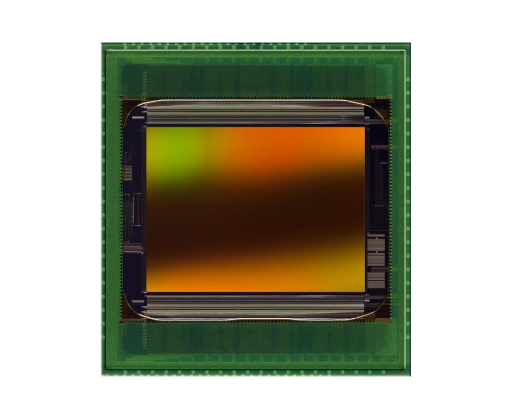

ANDON CMV300是高速CMOS图像传感器，具备648bytop488像素(1/3光学英寸)，适用于机械视觉应用领域。图片阵列由7.4μm、x7.4μm流水线globalshutter像素组合而成，在实施CD操作时允许在阅读期间曝光。ANDON 图像传感器具备48、10或12位数字LVDS输出(串行)或10位并行CMOS输出。ANDON图像传感器还集成了可编程控制器增益功放和偏移调整。每个LVDS信道以480MbpsMaximum运作，从而在全分辨率下获取480fps的帧速率。在窗口模式和行程采样模式下，能够实现更高的帧率。这些模型可以用SPI接口编程。所有的内部曝光和阅读定时由可编程控制器的Mableon板序列器形成。外部触发和曝光编程也是可能的。通过多种多样综合高动态范围模式能够扩大光学动态范围。


特征。

648*4887.4μm间距上的活动像素。

8暗参照和Dummy行和列分辨率为640*480时帧速率为480帧/秒。

窗口的功能模块。

X-Y镜像功能。

主钟:10-40MHz。

480Mbit/s(480fps)时的4LVDS输出能够倍增为2(240fps)和1(120fps)输出。

最大40MHz(120fps)运作的10位并行CMOS输出。

具备帧和行信息的LVDS控制行。

接收端采样数据的LVDSDDR输出时钟。

最大帧率下的12位ADC输出支持多种多样高动态范围模式。

片上的温度传感器。

片上定期形成。

照片上有黑色的参考。

SPI控制。

芯片级封装(8、x、8BGA引脚)

3.3VAND。2。v信号提供全色和Bayer(RGB)

ANDON为全世界客户提供了高性能电源插座产品，如CCD、光电、传感器、电池等项目。产品广泛运用于研发设计、军事及高温环境工程。深圳市cq9电子官网入口创展科技有限公司，授权代理销售ANDON产品，欢迎咨询。

详情了解ANDON请点击：/brand/76.html

或联系我们的销售工程师：0755-83050846 QQ ：3312069749


上一篇: Bird射频插入式元件7/8" 插入式元件

下一篇: MVVS Engines四缸发动机MVVS 190 CN4

推荐资讯

  • ANDON SIP套接字

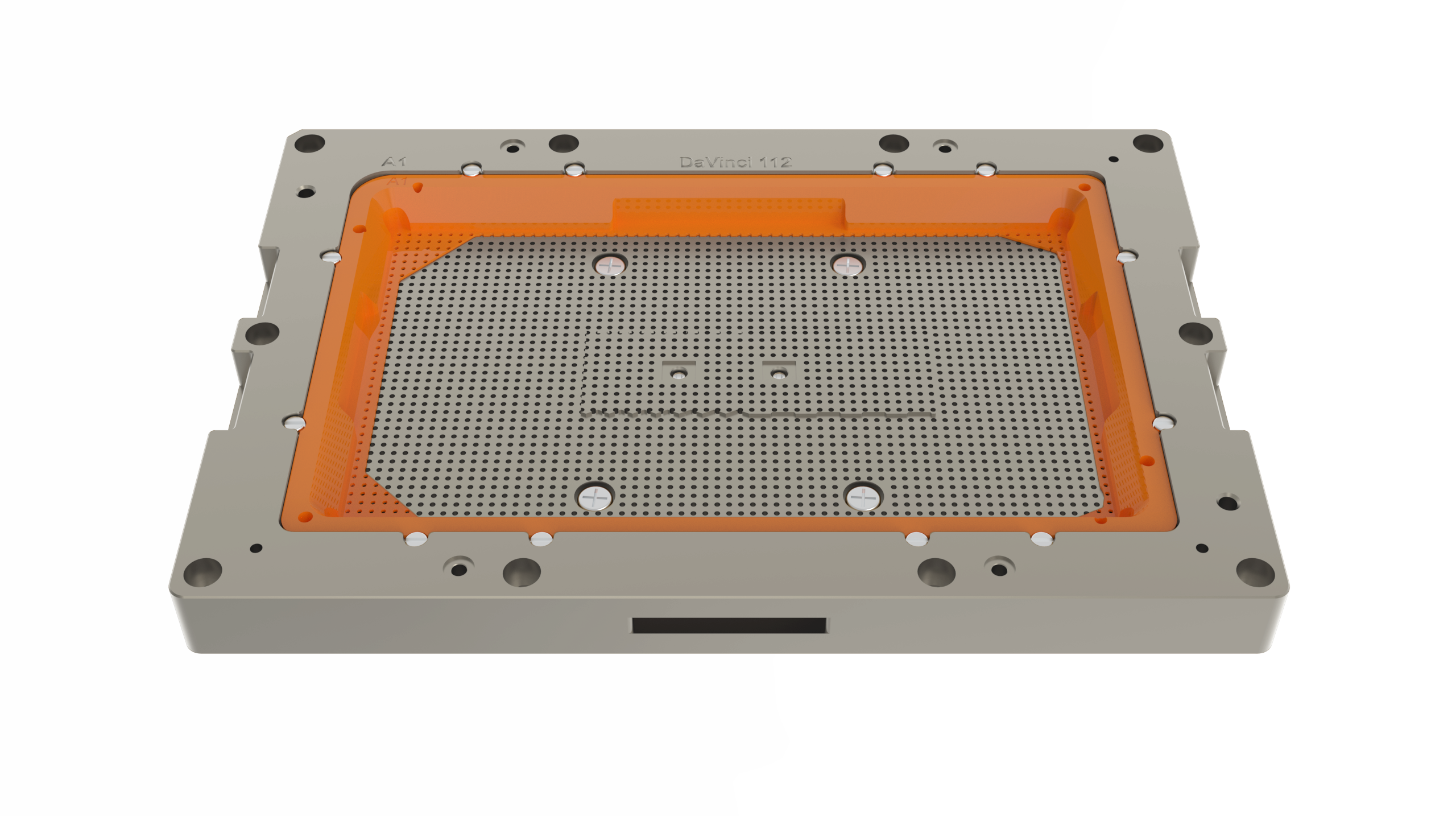

    ANDON SIP套接字 2021-06-18 17:09:47

    ANDON?使用High-Rel的多指触点来提供多个版本的SIP套接字。大量的SIP套接字选项包括适配器、实心和卡环包、板对板、引脚和引脚插座。

  • Fischer 103231-D-104-A065-130多极低压连接器

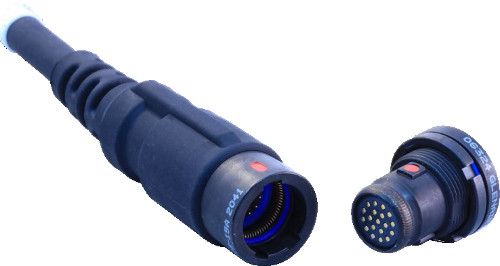

    Fischer 103231-D-104-A065-130多极低压连接器 2025-03-20 09:18:07
