TLVM13630降压模块（集成电感器）

发布时间：2022-03-03 17:40:05     浏览：1006

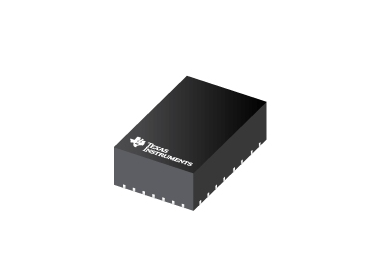

TLVM13630电源模块是个高度集成的3A电源解决方案，它将一个36V输入降压DC/DC转换器与集成成功率MOSFET、一个屏蔽电感和多个无源器件集成在热增强QFN封装中。30针QFN封装可增强热性能、紧凑外形和低EMI。该封装的所有信号和电源引脚均分布在外围，TLVM13630下有四个大型散热垫，可以实现简单的布局，在制造过程中易于加工。

TLVM13630是一个紧凑易用的电源模块，输出电压范围从1V到6V可调。它的设计目的是快速方便地实现小型PCB的电源设计。整体解决方案只需要四个外部元件，在设计过程中消除了回路补偿和磁性元件选择过程.

除了体积小、使用方便之外，TLVM13630还具有许多其他功能，包括：具有滞后功能的精密使能端子可实现外部UVLO调节，电源正常状态指示器可实现定时控制和输出电压监控。小的封装尺寸非常适合空间受限的应用。


特点

?集成化控制器、MOSFET和电感器

?4.0mm×6.0mm×1.8mm超模压塑料封装形式

?宽输入电压范围：3V至36V

?宽输出电压范围：1V至6V

?效率高达95%

?开关电源频率范围：200kHz至2.2MHz

?FPWM运行模式

?总输出电压精度为1%

?9?A低IQ电流（非开关电源）

?–40°C至105°C的工作温度范围

?欠压和过压电源模块模式正常输出

?针对极低EMI要求进行了优化–满足CISPR32B类发射要求

?单调启动至预偏置输出

?无环路补偿或自举元器件

?具备迟缓功能的精密使能端可实现外部UVLO调节

?具备迟缓功能的热关断保护

?使用TLVM13630并借助WEBENCH?PowerDesigner创建定制设计方案

应用领域

?检测和测量

?工厂自动化和控制

?航空航天和国防科技

?通用电源模块

深圳市cq9电子官网入口创展科技有限公司，专注于TI 德州老品牌可推出的新品，并备有备品系列储备，可当天上线。

详情了解TI德州仪器请点击：/brand/57.html
