DEI线路驱动器DEI5x7x系列

发布时间：2022-03-09 17:00:08 浏览：848

DEI DEI5x7x系列CMOS集成电路是制作应用于直接控制ARINC429航空电子串行数字数据总线的线路驱动器。DEI DEI5x7x系列将TTL/CMOS串行输入数据交换为ARINC数据总线的三电平RZ双极性差分调试格式。一个TTL/CMOS调节输入为HI(100KBS)和LOW(12.5KBS)速率使用选择输出压摆率。不需要外界定时电容器。5070具备内部37.5欧姆输出电阻器，5071具备27.5欧姆电阻器，5072具备7.5欧姆电阻器，而5270具备两个驱动器及其所有的输出电阻器选项。27.5和7.5欧姆选项需要外界串联电阻，通常应用于实现瞬态电压保护数据网络。

特征

TTL/CMOS转ARINC429线路驱动器。

速率调节输入设定Hi(100KBS)或Lo(12.5KBS)速度转换速率。

选用±5V电源供电。

控制完整的ARINC负载。

输出电阻选项：7.5、27.5或37.5欧姆。

套餐：

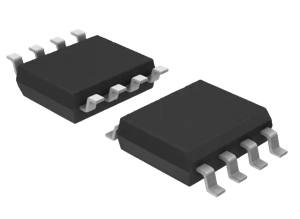

8LSOIC裸焊盘（单控制）

38LMLPQ(QFN)（双控制）

属性

温度范围：-55到85

产品封装类型：8EPSOICG

频道：1

供电范围：3.3

停产年限:10

霍尔特外界参考：HI-8570&HI-8593

输出电阻：37.5

封装描述：8PinSOICEP,ISO,.150Body

封装类型：表面贴装

JEDEC :MS-012-AA

深圳市cq9电子官网入口创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http?: /public/brand/53.html

部分＃	温度范围	产品包装类型	输出电阻
DEI5070-SES-G	-55 至 85	8 EP SOIC G	37.5
DEI5070-SMS-G	-55 至 125	8 EP SOIC G	37.5
DEI5071-SES-G	-55 至 85	8 EP SOIC G	27.5
DEI5071-SMS-G	-55 至 125	8 EP SOIC G	27.5
DEI5072-SES-G	-55 至 85	8 EP SOIC G	7.5
DEI5072-SMS-G	-55 至 125	8 EP SOIC G	7.5
DEI5090-MES-G	-55 至 85	16 4X4 I MLPQ G	用户可选：5、37.5
DEI5090-MMS-G	-55 至 125	16 4X4 I MLPQ G	用户可选：5、37.5
DEI5090-SES-G	-55 至 85	16 SOIC NB G	用户可选：5、37.5
DEI5090-SMS-G	-55 至 125	16 SOIC NB G	用户可选：5、37.5
DEI5097-SES-G	-55 至 85	16 SOICW I EP G	37.5
DEI5270-MES-G	-55 至 85	38 5x7 I MLPQ G	用户可选：7.5、27.5 或 37.5
DEI5270-MMS-G	-55 至 125	38 5x7 I MLPQ G	用户可选：7.5、27.5 或 37.5
