ADI晶圆AD7466

发布时间:2022-06-13 17:01:44     浏览:1054

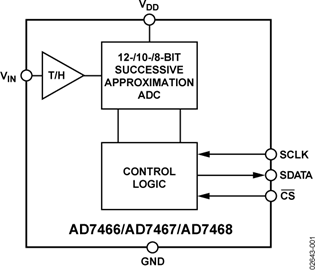

ADI晶圆AD7466/AD7467/AD7468分别是12/10/8位高速、功耗低逐次逼近型模数转换器(ADC),运作电压为1.6V3.6V单电源,具备功耗低性能,最高呑吐量可达200kSPSAD7466内嵌一个低噪音、宽带宽采样保持放大器,可解决3MHz以上的输入频率。

ADI晶圆AD7466转换阶段和数据采集阶段根据CS和串行时钟成功操控,因此为元件与微控制器或DSP端口创建了条件。输入信号在CS的下降沿成功采样,而转换同时在此处运行。该元件不会存在流水线延迟。

ADI晶圆AD7466基准电压从VDD获取,因此为ADC带来了较宽的动态输入范围,因此,其模拟输入范围为0VDD。转换速率依赖于SCLK


产品聚焦

额定电源电压:1.6V3.6V

12108ADC,带来SOT-23MSOP两种封装形式

高呑吐量、功耗低,常规工作模式下的最大能耗为0.9mW100kSPS3V时)

灵活的能耗/串行时钟速度监管。转换速率依赖于串行时钟,根据提高串行时钟速率可减少转换时长。可在转换成功后自动进入低电量模式,因此降低了低电量模式下的平均能耗,元件的最大能耗为0.1μA,低电量模式下通常为8nA

基准电压从电源获取

无流水线延迟

该元件具备一个标准逐次逼近型ADC,可根据CS输入对转换成功精确操控

应用

·电源供电设备

·医疗仪器

·远程控制数据采集

·隔离数据采集

ADI公司拥有全球最佳的模拟芯片技术,同时拥有品类丰富的芯片设计专利,其晶圆产品常被用于高可靠性产品封装。深圳市cq9电子官网入口创展科技有限公司,优势渠道提供ADI晶圆产品Waffle,专业此道,欢迎合作。

详情了解ADI晶圆请点击:/brand/68.html
