TI德州仪器TPSM5D1806E双输出6a电源模块是款高度集成化的dc/dc电源，灵活采用紧凑型8mm×5.5mm×1.8mmQFN封装。输入电压范围为4.5V至15v，能够将电压转换为宽电压范围的中间母线，及其标准5V和12V电流电压轨。两个6A输出能够分别配置为两个单独的电源导轨或组成一个两相12A输出。

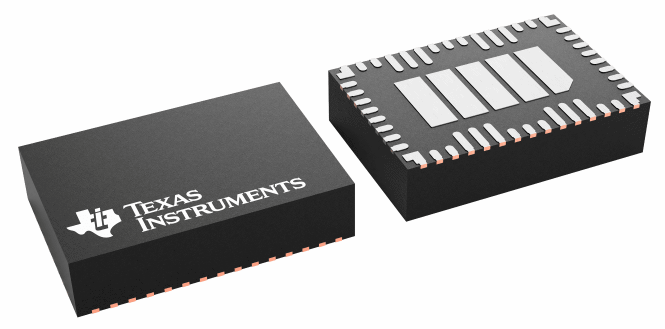

TPSM5D1806E低厚度51管脚QFN封装，具备优异的封装布局，可以提高热性能。55°C增强的温度性能使航空航天应用环境，如外部机舱安装模块或飞行控制模块。封装的信号管脚全部分布在外围，TPSM5D1806E下方有些较大的冷却垫，在制作时能够实现布局简单，有利于运输。

集成电源设计在设计过程中节省了环路补偿和磁性元件的选择。TPSM5D1806E为每个输出提供单独的使能控制与电源正常信号。开关频率和相位偏移能够使用管脚束配置。TPSM5D1806E还提供了过电流和热断开保护。

特征

?单独双路6A输出

?串行单路12A输出

?输出电压范围：0.5V至5.5V

?0.5V，温度范围内电流电压基准精确度为±1.25%

?具备相位延迟频率数据同步

?根据每个输出的单独使能和电源正常标识性能

?启动至预偏置输出

?UV和OV电源正常输出

?可选择开关频率选择项：500kHz、1.0MHz、1.5MHz和2.0MHz

?满足EN55011辐射EMI限制值

?工作温度范围：–55°C至+125°C

?工作温度范围：-55°C至+105°C

?8mm×5.5mm×1.8mm标准QFN封装

?采用TPSM5D1806E并借助WEBENCH?PowerDesigner创建定制设计方案

应用

?支持航空航天和国防科技

?医疗成像

?稳固型网络通讯

?航电设备及飞机控制
