4V~21V 100mA 结构紧凑降压型?Module电源模块MAXM17900

发布时间：2023-12-25 10:55:24     浏览：588

　　喜马拉雅系列稳压器IC和电源模块让您的电源方案工作温度更低、设计更简单。MAXM17900为高效、同步降压型DC-DC模块，集成控制器、MOSFET、补偿元件和电感，工作在较宽输入电压范围。模块工作在4V至24V输入电压范围，可提供高达100mA输出电流，输出电压在0.9V至5.5V较宽范围内可编程。该电源模块大大降低设计复杂度、制造风险，提供真正的即插即用电源方案，缩短上市时间。

　　MAXM17900采用峰值电流模式控制，工作在脉宽调制(PWM)模式。

　　MAXM17900采用热增强、紧凑10引脚、2.6mm x 3mm x 1.5mm uSLIC封装，工作在-40°C至+125°C工业级/汽车级温度范围。

　　应用：

　　4mA–20mA电流环路供电传感器

　　电池供电设备

　　HVAC与楼宇控制

　　工业传感器和编码器

　　替代LDO

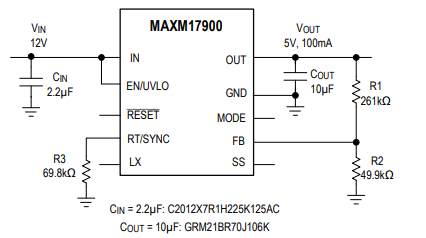

4V~21V 100mA 结构紧凑降压型?Module电源模块MAXM17900

优势和特点：

  • 容易使用

    • 4V至21V较宽输入范围

    • 0.9V至5.5V可调节输出

    • ±1.75%反馈电压精度

    • 高达100mA输出电流能力

    • 内部补偿

    • 全陶瓷电容，超紧凑方案尺寸

  • 高效

    • 固定频率PWM

    • 关断电流仅为1.2μA(典型值)

  • 灵活的设计

    • 可编程软启动和预偏置启动

    • 漏极开路Power Good输出(低电平有效RESET引脚)

    • 可编程EN/UVLO门限

  • 工作可靠

    • 打嗝模式过流保护

    • 过热保护

    • -40°C至+125°C工业/汽车级温度范围

更多MAXIM ?Module电源模块或ADI品牌产品可咨询cq9电子官网入口创展。

上一篇: 供应Maxim美信?Module降压稳压器

下一篇: Wi2Wi QPL振荡器MIL-PRF-55310

推荐资讯

  • HCPl-041S1-100MR-1大电流扁平功率电感器Vanguard Electronics
    HCPl-041S1-100MR-1大电流扁平功率电感器Vanguard Electronics 2024-05-07 09:12:48

    Vanguard Electronics HCPI040系列大电流扁平功率电感器具有0.047至10.00 uH的电感范围，3.25至440 mOhms的最大直流电阻，1.2到13 A的额定电流等特点。具有优异的温度特性，20%的标准公差，高效率和处理能力，适用于输出/输入扼流圈、DC/DC电源供应器等多种应用场景。

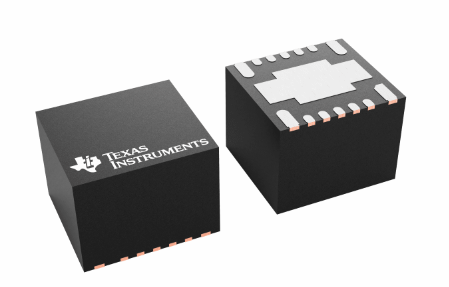

  • TPSM5601R5降压模块（集成电感器）TI 德州仪器
