Statek CX1HG高冲击表面安装石英晶体

发布时间：2024-01-19 09:36:49 浏览：1093

Statek CX1HG是一款微型AT晶体无铅陶瓷封装设计的高冲击表面安装石英晶体，频率范围为6 MHz 至 250 MHz，封装尺寸约8.0mm x 3.6mm。是专为应用需要特殊的冲击和振动生存，主要用于印刷电路板或混合基板的表面安装，被广泛用于工业和军事航空航天的电子设备中。

1、特征：

· 高抗冲击和抗振动性

· 设计用于表面贴装应用

· 红外气相或环氧树脂安装技术

· 低轮廓密封陶瓷包装

· 提供定制设计

· 全面的军事测试

· 在美国设计和制造

2、应用：

（1）工业：井下数据记录仪、过程控制、环境控制、发动机控制、遥测、加固的仪器、汽车控制

（2）军事与航空航天：智能弹药、定时装置(引信)、监测设备、导弹遥测、加固的通信、航空设备

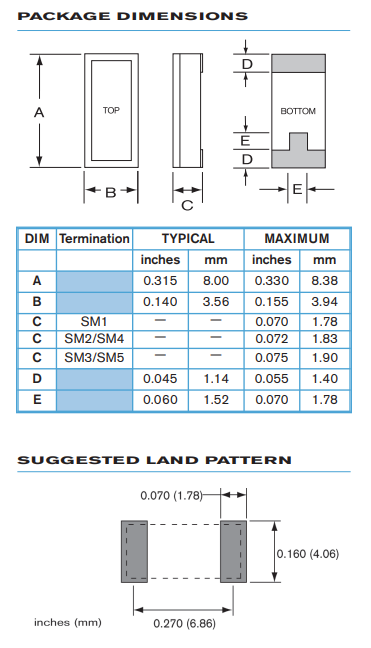

3、封装：

4、规格：

基频:10MHz 32MHz 155.52MHz

运动阻力R₁(Ω):30 25 15

运动电容C₁ (fF):5.5 6.2 4.0

品质因子Q(k):100 30 30

并联电容C₀ (pF):2.2 2.3 2.3

校准公差:+/-100ppm，或更严格的要求

负载电容:f≤50mhz时20pf; f > 50mhz时10pf

驱动电平:f≤50 MHz时500?W MAX; f > 50 MHz时200?W MAX

温度稳定性:

+/-50ppm至10ppm(商用)

+/-100ppm至20ppm(工业)

+/-100ppm至30ppm(军用)

Aging,first year:10ppm MAX

Shock, survival :10,000g,0.2ms, 1/2 sine

Vibration, survival :20g,10- 2000hz swept sine

工作温度范围:

-10°C至+70°C(商用)

-40°C至+85°C(工业)

-55°C至+125°C(军用)

存储温度:-55°C至+125°C

最大工艺温度:260°C持续20秒

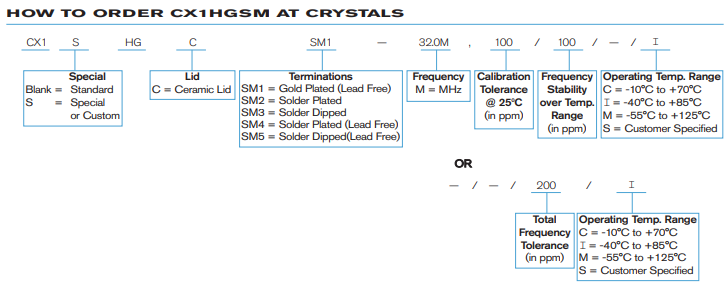

5、订购指南
