TDK超小型负载点μPOL DC-DC转换器

发布时间：2024-01-23 11:35:42     浏览：732

TDK推出的μPOL? DC-DC转换器，是业内最小巧、功率密度最高的负载点解决方案，适用于大数据、机器学习、人工智能(AI)、5G蜂窝、物联网和计算企业等应用场景。

FS系列不是把分立的集成电路(IC)和电感器(L)并排使用，而是将它们集成在一个紧凑的配置中。这为那些有空间限制，需要薄型电源的应用提供了高密度的解决方案。

它们的尺寸是3.3 x 3.3 x 1.5 mm，尽量减少了需要外部组件，保持高性能的同时，提供了易于集成的简化设计。这一系列产品每 mm3 提供了高密度的1瓦解决方案，而且比同类产品尺寸小了50%。因此，它极大地降低了系统解决方案成本，减小了电路板尺寸和组装成本，还有BOM和PCB成本。该器件可在-40°C至125°C的广泛结温范围内工作。FS1406有望于2019年第三季度开始量产。

多年来，TDK一直致力于开发与这些创新有关的专利（美国9,729,059号和美国10,193,442号）。μPOL?是由TDK的子公司Faraday Semi开发的。这些全新的解决方案将高性能半导体与先进的封装技术相结合，如嵌入式基板半导体（SESUB）和先进电子元件，通过3D集成实现更小的尺寸和更低的外形，从而实现独特的系统集成。这种集成使TDK能够以更低的系统总成本提供更高的效率和易用性。

μPOL?技术涵盖了一个DC-DC转换器，该转换器安置在ASIC、FPGA等复杂芯片组的附近。通过减小转换器与芯片组之间的距离，将电阻和电感分量减至最低，以实现对动态负载电流的快速响应和精准调节。

这一系列产品适用于工业应用，不含铅且符合 ROHS 标准。

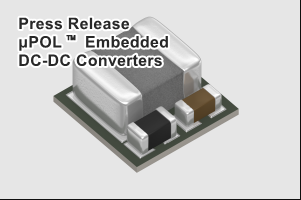

TDK超小型负载点μPOL DC-DC转换器

主要应用：

网络存储：企业级固态硬盘/存储区域网络

服务器：主流服务器、机架式和刀片式服务器、微型服务器

网络通信和电信：以太网交换机和路由器以及 5G 小基站和 5G 基站

汽车(未来)

主要特点和优势：

尺寸：3.3 x 3.3 x 1.5 mm

输出功率为每mm3 1瓦，所需电容比现有产品减少50%

适用于-40°C至125°C的结温范围

选型：

类型尺寸 [mm]额定电流 [A]
FS1406型约3.3 x 3.3 x 1.56
FS1404型约3.3 x 3.3 x 1.54
FS1403型约3.3 x 3.3 x 1.53

注：TDK μPOL?嵌入式DC-DC电源模块型号产品可用Cyntec电源模块进行替代，具体替代方案可咨询cq9电子官网入口创展。
