Focus Microwaves主动调谐器

发布时间：2024-02-28 09:51:10 浏览：748

　　由于无源调谐器的调谐范围有限，另外还受到夹具和探头插入损耗的影响，因此主动负载拉调谐是允许测试工程师达到|Γload|=1 (RDUT=0Ω)以匹配其参考平面上任何DUT的唯一方法。在闭环主动调谐中，从被测件中提取的部分射频功率被放大并反馈到被测件输出端口，从而产生虚拟负载。由于再注入功率可以高于原始提取功率，因此Γ可以>1，即可以补偿插入损失。使用两个(或更多)同步(相干)源允许开环有源(和谐波)调谐;事实上，这里的环路也是闭合的，但是，在RF处，它在中频同步参考处闭合。

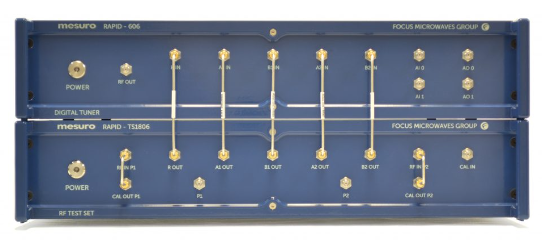

　　Focus还提供基于伽马增压单元(Gamma Boosting Unit, GBU)和其他相关技术的有源牵引技术。主动负载牵拉需要高功率反馈放大器。结合预匹配无源宽带(CCMT)或谐波(MPT)调谐器，在混合配置中，可以将PA要求降低10倍。由MESURO开发的RAPID电子有源调谐器技术允许高速负载拉(50点/秒)，100 MHz调制信号以及混合和谐波调谐。
