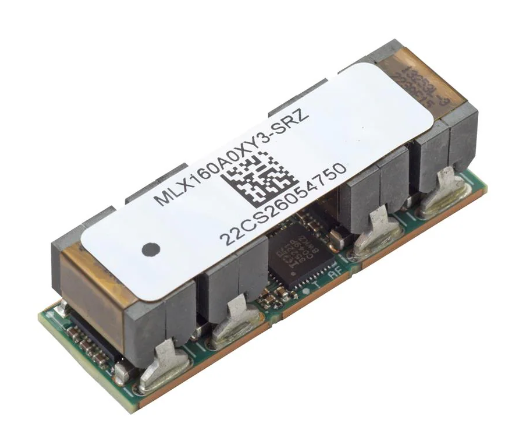

OmniOn Power MLX160A0XY3 Digital DLynxIII电源模块是一种非隔离dc-dc转换器，可提供高达160A的输出电流。它在7.0 vdc到14VDC的宽输入电压范围内工作，并通过PMBus提供精确调节的输出电压，可编程从0.45V到2.0VDC。

该模块采用先进的基于PID的可调数字控制回路，确保回路稳定性，提供快速瞬态响应并减少所需的输出电容。高达160A的附加卫星相模块可以并联连接，形成高电流共轨或第二个独立母线。

主要功能包括:数字pmbus接口，可编程使能逻辑和控制，逐周期输出电流监测，输入和输出欠压和过压保护，欠温和过温保护等。该模块具有广泛的PMBus命令集，用于控制和监视系统参数。MLX160A0XY3电源模块具有高度可配置性，且易于使用。

应用：

?高性能ASIC与双电源轨

?网络处理器电源(Broadcom、Cavium、Marvell、NXP)

?大电流FPGA电源(Xilinx, Intel)

?高性能ARM处理器电源

?电信和网络设备

?服务器和存储应用

?测试和测量设备

?工业设备

特征：

?符合RoHS II欧盟指令2011/65/EC和修订指令(EU) 2015/863

?符合IPC-9592(2008年9月)，类别2，类别2

符合REACH指令(EC) No 1907/2006

?兼容无铅或SnPn回流焊工艺

?宽输入电压范围:7.0VDC-14VDC

?输出电压可编程从0.45VDC到2.0V通过PMBus

?提供高达160 ADC输出电流

?支持电压轨要求3%的公差

?操作多达4个卫星相位并联(160A)作为一个共同或单独的总线。

?PID控制和多相操作提供快速瞬态响应，减少输出电容和稳定性。

?严格调节输出电压

?低输出纹波和噪声

?固定开关频率

?小尺寸:12.9毫米x 39毫米x 11.05毫米0.507英寸x 1.535英寸x 0.435英寸

?数字接口符合PMBus Rev.1.3协议

?可编程使能逻辑与开/关控制。

?保护:OVP, UVP, OCP, OTP

?逐周期输出电流监测和保护

?超温保护

?宽工作温度范围-40°C至85°C

?出色的散热性能-模块提供全输出@12VIN, 1VOUT, 70°C环境和200 LFM (1m/s)气流

?功率级交错，以减少输入和输出纹波。

?UL* 62368-1，第3版得到认可，VDE (en62368 -13版)获得许可

?通过ISO** 9001和ISO14001认证的生产设施
