英飞凌FS100R12PT4：经济型高效六单元IGBT模块

发布时间：2024-03-11 09:14:34     浏览：647

随着电力电子技术的快速发展，高性能的IGBT模块在逆变器、电机驱动以及新能源发电等领域的应用越来越广泛。在众多IGBT模块品牌中，英飞凌凭借其卓越的技术实力和品质保障，一直受到市场的青睐。今天，我们为大家介绍一款英飞凌的明星产品——FS100R12PT4，这款1200V 100A六单元IGBT模块，不仅性能卓越，而且经济实用，是您电力电子系统的理想之选。

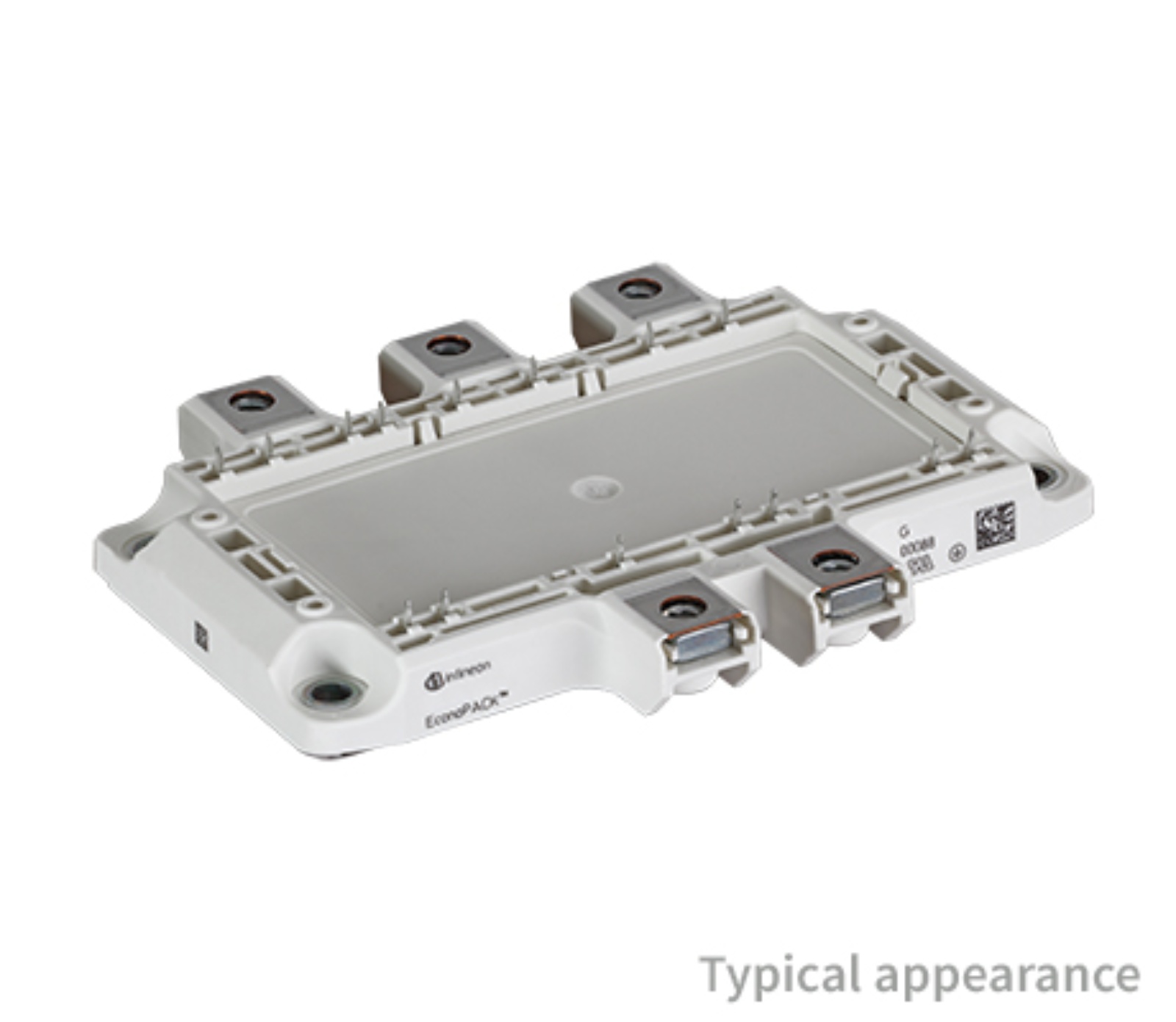

英飞凌FS100R12PT4

FS100R12PT4采用英飞凌先进的第四代沟槽栅/场终止IGBT技术和第四代发射极控制二极管，这些技术的应用使得模块具有更高的工作温度和更低的开关损耗。同时，NTC温度检测功能的加入，让模块能够实时监测温度，确保运行过程中的稳定性和安全性。

此外，FS100R12PT4还采用了PressFIT压接技术，使得模块的组装更加简单、可靠。无需使用插头和电缆，大大简化了安装过程，降低了系统的复杂性和维护成本。同时，紧凑型的模块设计，不仅节省了宝贵的安装空间，还使得整个系统更加美观大方。

在性能上，FS100R12PT4同样表现出色。它具有低V(CEsat)的特性，这意味着在相同的工作条件下，模块的导通压降更低，从而减少了能量损耗。此外，VCEsat还具有正温度系数特性，这一特性有助于优化系统的热设计，提高系统的稳定性和可靠性。

当然，作为一款高品质的IGBT模块，FS100R12PT4还拥有绝缘基板和标准外壳等优秀设计。绝缘基板保证了模块在工作过程中的电气安全性，而标准外壳则使得模块具有更高的互换性和通用性。

综上所述，英飞凌FS100R12PT4是一款集高性能、经济实用、易于安装于一体的IGBT模块。无论您是在设计高性能逆变器、电机驱动器还是其他电力电子系统，FS100R12PT4都将是您不可多得的选择。它不仅能提高系统的整体性能，降低能耗，还能简化安装过程，降低维护成本。选择FS100R12PT4，就是选择英飞凌的卓越品质和技术实力，让您的电力电子系统焕发新的活力!

参数：

ParametricsFS100R12PT4
ConfigurationSixpack
Dimensions (width)70.6 mm
Dimensions (length)130 mm
FeaturesPressFIT
HousingEconoPACK? 4
IC(nom) / IF(nom)100 A
IC   max100 A
QualificationIndustrial
TechnologyIGBT4 - T4
VCE(sat) (Tvj=25°C typ)1.75 V
VF (Tvj=25°C typ)1.7 V
Voltage Class   max1200 V
