MAXM15068 ?Module降压型电源模块

发布时间：2024-03-25 09:37:30     浏览：549

喜马拉雅系列稳压器IC与电源模块，以其低温升、小尺寸的特性，为您带来前所未有的电源解决方案。其中，MAXM15068高效同步降压型DC-DC模块，集控制器、MOSFET、补偿元件和电感于一体，实现更广泛的输入电压范围，为您的电路设计带来极大便利。

MAXM15068模块在7.5V至60V的宽泛输入电压范围内工作，输出电流高达200mA，同时提供5V至12V的可编程输出电压范围。它简化了设计流程，降低了制造风险，实现真正的即插即用，大大缩短了产品上市时间。

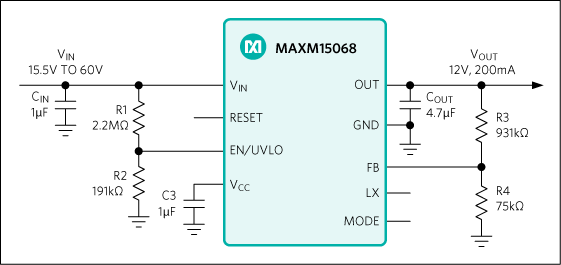

MAXM15068 ?Module降压型电源模块

该模块采用峰值电流模式控制架构，并设有3.75ms的固定软启动时间，有效减少输入浪涌电流。此外，MAXM15068采用薄型、紧凑的10引脚、2.6mm × 3mm × 1.5mm uSLIC?封装，使设计更加灵活。

特性亮点：

用户友好，轻松上手

7.5V至60V宽泛输入范围，满足多样需求

5V至12V输出电压可调，精度高达±1.44%

输出电流能力强大，最高可达200mA

内部补偿，全陶瓷电容设计，高效稳定

可选PWM或PFM工作模式，灵活多变

关断电流极低，仅为2.2μA(典型值)

设计优势：

内置软启动和预偏置启动，保护电路稳定

漏极开路Power Good输出，方便监控电源状态

可编程EN/UVLO门限，适应不同应用场景

可靠性保障：

打嗝模式过流保护，防止设备损坏

过温保护，确保长期稳定运行

工作环境温度范围广泛，-40°C至+125°C，结温范围更是达到-40°C至+150°C

坚固耐用：

符合CISPR22 (EN55022) Class B传导和辐射发射标准，电磁兼容性强

通过JESD22-B103、B104、B111等跌落、冲击和振动标准测试，适应严苛环境

广泛应用：

工业传感器与过程控制，确保精确监测与调控

4-20mA电流环路供电传感器，为工业自动化提供稳定电源

替代传统LDO，实现更高效能源利用

HVAC与楼宇控制，优化建筑能源管理

电池供电设备，延长设备使用时间

通用负载点电源，满足各种电子设备供电需求

选择喜马拉雅系列稳压器IC与电源模块，为您的产品带来卓越的电源性能与稳定性，助力您的业务快速发展。

相关型号：

型号Output Current (A)Vin(V)Vout (V)Package
MAXM15068200mA4.5-60V5-12V2.6mm × 3mm × 1.5mm uSLIC?封装
LTM8020200mA4-36V1.2-5V21-Lead LGA (6.25mm x 6.25mm x 2.32mm)

相关推荐：

Maxim美信?Module降压稳压器

更多MAXIM美信品牌产品信息可咨询cq9电子官网入口创展。
