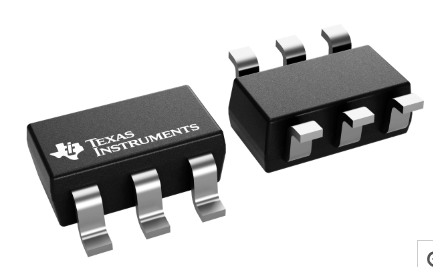

TPD4E1U06DBVR四通道二极管TI(现货供应)
发布时间:2024-04-15 09:08:10 浏览:1516
TPD4E1U06DBVR是一款基于四通道单向瞬态电压抑制器(TVS)的静电放电(ESD)保护二极管,具有超低电容。该器件的ESD冲击消散值高于IEC 61000-4-2国际标准规定的最高水平。其0.8pF的线路电容使其适用于各类输出电流传感电阻器和运算放大器。典型应用领域包括HDMI、USB2.0、MHL和DisplayPort。
主要特性:
- IEC 61000-4-2 4级ESD保护
- ±15kV接触放电
- ±15kV气隙放电
- IEC 61000-4-4瞬态放电(EFT)保护
- 80A (5/50ns)
- IEC 61000-4-5浪涌保护
- 3A (8/20μs)
- IO电容:0.8pF (典型值)
- 直流击穿电压:6.5V (最小值)
- 超低泄漏电流:10nA (最大值)
- 低ESD钳位电压
- 工业温度范围:-40°C 至 +125°C
- 小型、易于布线的DCK和DBV封装
典型应用
- USB 2.0
- 以太网
- 高清多媒体接口(HDMI)控制线路
- 移动产业处理器接口(MIPI)总线
- 低压差分信令(LVDS)
- SATA
产品选型:
器件型号 | 封装 | 封装尺寸(标称值) |
TPD4E1U06DCK | SC70 | 2.00mmx1.25mm |
TPD4E1U06DBV | SOT-23 | 2.90mmx1.60mm |
深圳市cq9电子官网入口创展科技有限公司,专注于TI 德州仪器品牌高端可出口产品系列新品产品,并备有现货库存,可当天发货。
