SD211DE/SST211/SST213/SST215高速N沟道横向DMOS FET开关Linear Systems

发布时间：2024-04-28 09:39:53     浏览：593

　　Linear Systems的SD211DE/SST211/SST213/SST215系列是由增强型MOSFET组成的高速N沟道横向DMOS (Double-Diffused Metal-Oxide-Semiconductor) FET开关。

　　这些器件的特点包括超快的开关速度(1ns)、极低的反电容(0.2pF)、适用于5V模拟制造可靠性、低导通阈值电压以及n沟道增强模式。

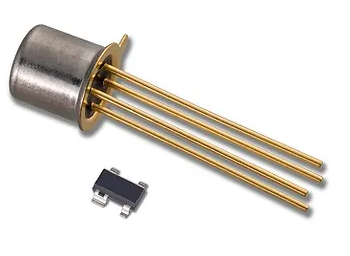

SD211DE/SST211/SST213/SST215

　　其主要优点包括高速系统性能、在高频下低插入损耗、低传输信号损耗、简单的驱动要求以及单电源操作。这些特性使得该系列产品非常适用于快速模拟开关、快速取样保持、Pixel-Rate切换、DAC Deglitchers和高速的驱动器等应用场景。

　　与SD211DE/SST211/SST213/SST215类似的产品还包括四阵列- SD5000/5400系列，以及采用横向结构实现低电容和超保护的SD210DE/214DE等产品。

PART NUMBER

V(BR)DS Min (V)

V(os)em Max (V)

FDS(on) Max (Q)

Css Max(pF)

toN Max (ns)

SD211DE

30

1.5

45 @ Vas=10V

0.5

2

SD213DE

10

1.5

45 @ Vas=10V

0.5

2

SD215DE

20

1.5

45 @ Vas=10V

0.5

2

SST211

30

1.5

50 @ Vas=10V

0.5

2

SST213

10

1.5

50 @ Vas=10V

0.5

2

SST215

20

1.5

50 @ Vas=10V

0.5

2
