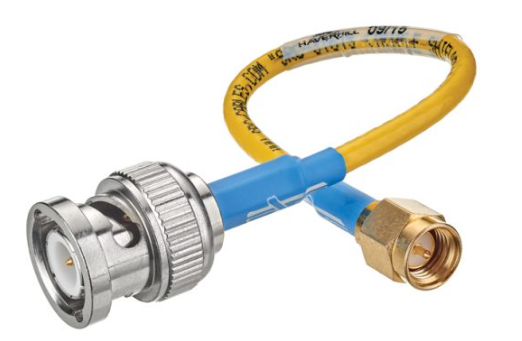

SRC316-TS柔性同轴电缆Winchester

发布时间：2024-04-29 09:50:21 浏览：852

　　SRC316-TS柔性同轴电缆Winchester是一款具有以下主要特点的产品：

　　1. 广泛的连接器和电缆组合，适用于多种连接方式。

　　2. 具有较高的功率处理能力，可承受较大功率负荷。

　　3. 采用快速连接/断开接口技术，方便快捷。

　　其技术规格包括：

　　1. 电缆外径(英寸 - 标称)：取决于具体型号。

　　2. 电缆介电材料选项：可选用多种介电材料。

　　3. 电缆护套材质：可选用FEP、PVC、聚氨酯等材料。

　　4. 电缆工作温度：-55°C – 200°C，适应较广的工作温度范围。

　　5. 电缆最小弯曲半径：静态(英寸)：0.18 英寸 – 1.5 英寸，具有灵活的使用特性。

　　6. 阻抗(欧姆 - 标称)：50欧姆。

　　7. 最大工作频率 (GHz)：12GHz – 40GHz，适用于较高频率的应用。

　　8. 具有90 dB至110 dB的屏蔽性能，以及40 dB的降低20%的损耗和两倍的灵活性。

　　9. 取代标准Mil-C-17 316, 174, 188的功能。

　　10. 采用经预处理的交联介质，具有稳定的性能。

　　11. 适用于测试电缆和仪表，能够满足各种测量和仪表需求。

		SRC 316		SRC 316-TS(triple shield)
Electrical	Impedance Ohm	50		50
	Capacitance pF/ft @16Hz	29		29
	Velocity of Propagation	71%		71%
	Shielding dB	90		t0
	Max Woltage VRMS	1500		1500
	Halogen	Passes IEC 754		Passes IEC 754
Mechanical	Center Conductor	Silver Plated Copper		Silver Plated Copper
	Dimension-inches (mm)	.020	(.51)	020	(51)
	Dielectric	Cellular X-Linked High Density Polyolefin		Cellular X-Linked High Density Polyolefin
	Shield 1	Al Mylar Tape	003(.076	Al Mylar Tape	003(.076)
	Shield 2	5C	97%coverage	5C	97%coverage
	Shield 3			5C	97%coverage
	Jacket	PVC (White)	099 Outer Diameter	WC (Yellow)	120 Outer Diameter
	Bend Radius-inches	25		.3
Environmental	Temperature Range 2C	-40 +105		-40 +105
	Flame Rating	UL 1581		UL1581
Attenuation	Frequency	Insertion Loss (Dbhoo ft)
	400 MHz	14.8		14.6
	900 MHz	22		21.8
	2 GHz	34.8		34.6
	6 GHz	64.8		64.5
	12 GHz	na		97.7
	18 GHz	na		125.8
Average Power	Frequency	Average Power (Watts) @20°C @Sea Level
	400 MHz	60		60
	900 MHz	50		50
	2 GHz	20		20
	6 GHz	10		10
	12 GHz	na		10
	18 GHz	na		10

Winchester Interconnect 提供标准射频连接器，如 SMA、SMP、TNC 和 Triax 连接器，以及定制连接器和组件配置。深圳市cq9电子官网入口创展科技有限公司，授权代理Winchester产品，欢迎咨询。
