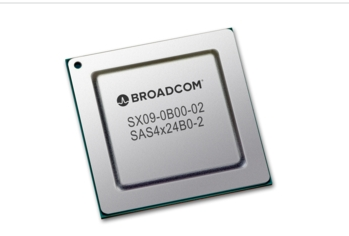

Broadcom SAS4x24扩展器IC

发布时间：2024-05-08 09:09:21 浏览：600

　　Broadcom SAS4x24 扩展器IC是一款高性能的SAS/SATA扩展器芯片，具有以下主要特点和应用：

　　1.SAS/SATA 支持：支持多种速率的SAS和SATA设备，包括6G、12G、24G SAS和6Gb/s SATA，提供高设备吞吐量;

　　2.DataBolt2 技术：通过DataBolt2技术，实现对低速硬盘带宽的聚合，提升整体性能;

　　3.硬件安全启动：在产品整个生命周期内维护指定的信任根，保证系统运行的安全性;

　　4.PHY和T-10 分区：支持跨255个区域的PHY和T-10分区，同时支持任意端口镜像、扩频时钟和增强的多用途GPIO架构;

　　5.DataBolt2 带宽优化器：支持40个端口，可将运行在6Gb/s或12Gb/s的终端设备双向数据缓冲，并降低延迟提高性能，适用于混合控制器拓扑中;

　　6.高密度存储框：通过24个任意到任意PHY边缘扩展，实现更高的机箱容量，适用于高密度存储场景;

　　7.SPL-4 Fairness：提升级联拓扑中系统性能的一致性，保证数据传输的公平性;

　　8.应用领域：适用于SAS/SATA硬盘框、外部RAID子系统、JBOD架构、服务器背板、扩展板插件主要功能等多种场景。

SAS4x48,SAS4x40,SAS4x32,SAS4x24	Expander Technical Specifications
Feature Description
SEP		Arm Cortex R4600 MHz
Internal Memory		4 MB SRAM
SAS Ports		24,324,048
Data Transfer Rates		6G,12G,24G SAS,and 6Gb/s SATA
DataBolt2 Bandwidth Optimizer		Up to 40 ports(Avago IP)
SSC(Spread Spectrum Clocking)		Yes
Port Mirroring		Yes(Avago IP
Direct &Subtracting Routing Methods		Yes
Route Table Entries		2048
PHY-based Zoning,T-10 Zoning		Yes
T-10 Optical Support		Yes
A/D Converte		4 (12-bit analog inputs)
Pulse Width Modulator		2
Ethernet Interface		10/100/1000
External Memory Interfaces		8/16-bit parallel NOR Flash with five chip selects SRAM,NV SRAM Serial SPI with up to five chip selects
Security Features		TRNG/Hash and HMAC Generator/Secret Root Key/Hardware Secure Boot
?C Interfaces(max)		8,SMB compliant
SGPIO Interface(max)		4,SFF-8485
UART Interface(max)		2,16550 compatible
LED(max)		36
GPIO(max)		36
Package		FPB4NGS(27 mm x27 mm)
