HI-15650和HI-15660双收发器HOLT

发布时间：2024-06-05 09:08:15 浏览：2233

　　HI-15650和HI-15660是低功耗CMOS双通道收发器，专为满足MIL-STD-1553和MIL-STD-1760标准的要求而设计。这两款收发器作为Holts的HI-1565和HI-1566家族MIL-STD-1553收发器的形式、尺寸和功能替换品。

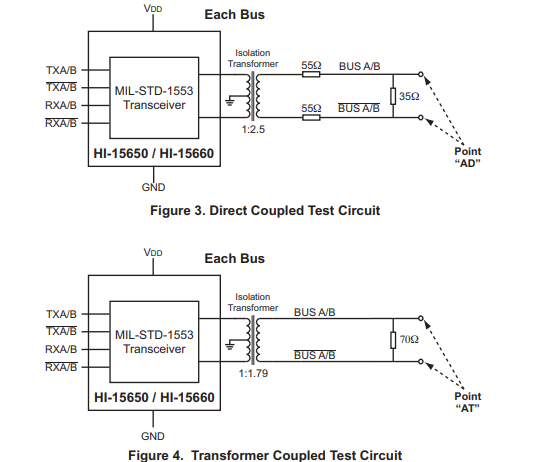

　　每个通道的发送部分接收互补的CMOS/TTL Manchester II双相数据，并将其转换为适合驱动总线隔离变压器的差分电压。每个发射器都提供了单独的抑制控制信号。每个通道的接收部分将1553总线的双相差分数据转换为适合输入到Manchester解码器的互补CMOS/TTL数据。每个接收器都有一个单独的使能输入，可用于将接收器的输出强制为逻辑0(HI-15650)或逻辑1(HI-15660)。

HI-15650和HI-15660双收发器HOIT

　　这些设备的主要特点包括：

　　低功耗：采用CMOS技术实现低待机功耗。

　　小型封装：提供了最小的44引脚塑料芯片级封装，带有集成散热片。

　　热稳定性：其小型封装和集成散热片有助于减少热梯度和增强热稳定性。

　　ESD保护：总线引脚提供超过8KV的ESD保护。

　　多种封装选项：除了标准的DIP封装外，还提供小型ESOIC封装选项。

　　广泛的温度范围：支持工业及扩展温度范围。

　　标准引脚配置：提供符合行业标准的引脚配置，便于系统集成和替换。

型号：

Holt New P/N	Holt Old P/N	Bus-ldle State	Package	Lead Finish	Temp.Rang
HI-15650CDI	HI-1565CDI HI-1567CDI	0	20 Pin Ceramic Side-Brazed DIP,(20C)	Gold (Pb-free,RoHS compliant	40CTO+85*℃
HI-15650CDM	HI-1565CDM HI-1567CDM	0	20 Pin Ceramic Side-Brazed DIP,(20C)	Tin/Lead (Sn/Pb)Solder	-55CTO+125℃
HI-15650PCIF	HI-1565PCIF HI-1567PCIF	0	44 Pin Plastic 7mmx7mm QFN,(44PCS)	NiPdAu(Pb-free,RoHS compliant)	40°C TO +85℃
HI-15650PCTF	HI-1565PCTF HI-1567PCTF	0	44 Pin Plastic 7mmx7mm QFN,(44PCS	NiPdAu (Pb-free,RoHS compliant)	-55CTO+125℃
HI-15650PSI	HI-1565PSI HI-1567PSI HI-1577PSI	0	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	Tin/Lead (Sn/Pb)Solder	40°C TO +85℃
HI-15650PSIF	HI-1565PSIF HI-1567PSIF	0	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	100%Matte Tin(Pb-free,RoHS compliant)	40°C TO +85℃
HI-15650PSM	HI-1565PSM HI-1567PSM	0	20 Pin Plastic ESOIC -WB, Thermally Enhanced (20HWE)	Tin/Lead (Sn/Pb)Solder	-55CTO+125℃
HI-15650PST	HI-1565PST HI-1567PST	0	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	Tin/Lead (Sn/Pb)Solder	-55CTO+125℃
HI-15650PSTF	HI-1565PSTF HI-1567PSTF	0	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	100%Matte Tin(Pb-free,RoHS compliant)	-55CTO+125℃
HI-15660P5I	HI-1566PSI HI-1568PSI HI-1578PSI	1	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	Tin/Lead (Sn/Pb)Solder	40C TO +85*℃

　　HI-15650和HI-15660适用于需要高性能、高可靠性以及满足特定军事和工业标准的通信应用。这些收发器可以作为MIL-STD-1553和MIL-STD-1760总线系统的关键组件，用于传输和接收数据。
