L67100B调谐器Focus Microwaves

　　L67100B调谐器是由Focus Microwaves推出的Delta系列机电调谐器，专为高频晶圆测量而设计。这款调谐器具有以下特点和规格：

　　- 频率范围：10 GHz至67 GHz，覆盖了广泛的射频应用需求。

　　- 连接器类型：采用1.85mm连接器，这是一种在高频应用中常见的精密连接器。

　　- 高VSWR：最大为25.4:1，这表明调谐器在匹配负载时可能会有较高的电压驻波比，但这也可能是在特定工作条件下的设计参数。

　　- 谐波调谐：范围为10:1至50:1，这意味着调谐器能够在不同的谐波水平上进行调整。

　　- 最大功率：连续波(CW)模式下为14瓦，这限制了调谐器可以处理的最大功率。

　　- 重复性：最小为-40 dB，典型为-50 dB，这表明调谐器在重复测试中的性能稳定性。

　　- 长度：13.921英寸，调谐器的低轮廓设计允许其放置在晶圆周长内，便于与探头尖端直接连接，从而减少了DUT(被测设备)和调谐器之间的插入损耗。

　　这款调谐器的设计革命性在于其占地面积和重量的显著减少，使得工程师能够实现最佳的调谐范围，同时保持设备的紧凑性和便携性。这对于在晶圆级进行高频测量的应用来说是一个重要的优势。

相关推荐：

Focus Microwaves晶圆上三角调谐器

更多Focus Microwaves 相关产品信息可咨询cq9电子官网入口创展。

上一篇: Sensata森萨塔MSG力传感器

下一篇: BLF871S射频功率晶体管Ampleon

推荐资讯

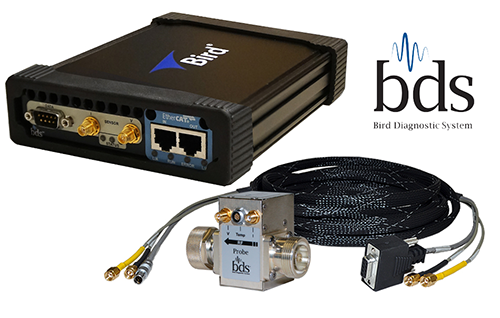

  • Bird射频BDS2系统
