HI-1584低功耗CMOS双收发器Holt
发布时间:2024-06-28 09:22:36 浏览:759
HI-1584是一款超低功耗CMOS双收发器,专为满足MIL-STD-1553和MIL-STD-1760军事标准而设计。它是DDC的BU-67401L0C0x-102收发器引脚兼容,可作为直接替代品。
在功能上,HI-1584的每条总线的发射器部分能够获取互补的CMOS/TTL Manchester II双相数据,并将其转换为差分电压,以便驱动总线隔离变压器。每个发射器还提供了单独的抑制逻辑控制信号。接收器部分则负责将1553总线的两相数据转换为互补的CMOS/TTL数据,以便输入曼彻斯特解码器。每个接收器都有一个单独的使能输入,可以强制接收器输出进入逻辑“0”总线空闲状态。

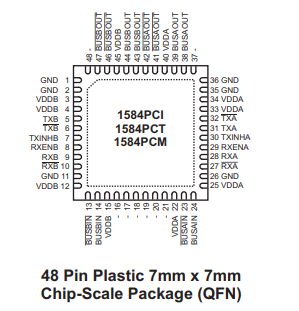

HI-1584的一个重要特性是其保证的最小变压器耦合输出电压为20Vp-p,这使得它非常适合MIL-STD-1760应用。该器件采用紧凑的48引脚塑料7 x 7mm QFN封装,带有裸露的散热器焊盘,可以焊接到PCB接地层以实现最佳散热。HI-1584的工作温度范围广泛,工业温度范围为-40°C至+85°C,扩展温度范围为-55°C至+125°C,并且可以选择在扩展温度范围内进行老化。
该器件的特征包括符合MIL-STD-1553A和B、MIL-STD-1760以及ARINC 708A标准,3.3V单电源供电,小尺寸的7mm x 7mm 48引脚塑料芯片级封装,以及最大功耗小于0.5W。
HI-1584的应用领域广泛,包括MIL-STD-1553接口、智能弹药、门店管理、传感器接口、仪表和测试设备等。
型号:
Part# | Package Description | Temp Range | Flow | Moisture Sensitivity Leve | RoHS Compliant |
HI-1584PCIF | 48 Pin Plastic 7mmx7mm Chip- Scale Package (QFN) | -40℃to +85℃ | I | 3 | Yes |
HI-1584PCMF | 48 Pin Plastic 7mm x7mm Chip- Scale Package (QFN) | -55℃ to+125℃ | M | 3 | Yes |
HI-1584PCTF | 48 Pin Plastic 7mm x7mm Chip- Scale Package (QFN) | -55℃ to+125℃ | T | 3 | Yes |
相关推荐:
更多HOLTIC相关产品信息可咨询cq9电子官网入口创展。
