XCA204A0K1MR降压DC-DC电源模块TOREX
发布时间:2024-07-04 09:24:06 浏览:2177
XCA204A0K1MR是由Torex公司生产的一款高性能同步降压DC/DC电源模块。这款转换器设计用于将较高的输入电压降低至较低的输出电压,适用于多种电子设备的电源管理需求。
该模块的主要特点包括:
1. 工作电压范围:XCA204A0K1MR的工作电压范围为4.5V至18.0V,这使得它能够适应多种输入电压条件。
2. 内置Nch-Nch驱动FET:模块内部集成了N沟道MOSFET作为驱动器,这有助于提高转换效率和简化外部电路设计。

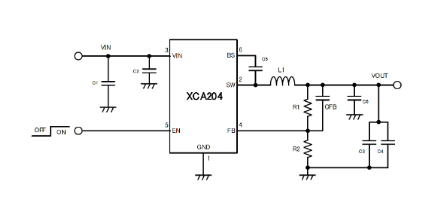

3. 输出电压可调:通过外部电阻R1和R2,用户可以将输出电压设置在0.8V至0.65×VIN或最高7.0V之间,提供了灵活的电压调节能力。
4. 工作频率:该模块的工作频率为700kHz,这有助于减小外部元件的尺寸并提高转换效率。
5. 控制方式:采用PWM/PFM自动切换控制方式,根据输出电流的需求在PWM(脉宽调制)和PFM(脉冲频率调制)之间自动切换,以实现在不同负载条件下的高效率转换。
6. 软启动时间:内部固定的软启动时间为1.3ms,有助于减少启动时的电流冲击。
7. 保护功能:内置欠压锁定(UVLO)功能,当输入电压降至4.1V以下时,会自动关闭驱动FET以保护电路。此外,还具备过流保护和热关断功能,确保在异常情况下设备的安全运行。
规格参数:
![]() 输入电压 | 4.5V~18V (绝对最大20V) |
输出电压 | 0.8V ~ 0.65×VIN 或7V Max |
FB电压 | 0.765V ±3.0% |
输出电流 | 3.0A |
工作频率 | 700kHz |
控制方式 | PWM/PFM 自动切换 |
效率 | 92% |
内部功率 MOSFET | High-side 85mΩ |
Low-side 45mΩ | |
软启动时间 | 1.3ms |
保护功能 | UVLO |
电流限制 | |
热关断 | |
电容 | 对应陶瓷电容 |
工作环境温度 | -40℃ ~ 85℃ |
环保相关 | 符合欧盟 RoHS 指令,无铅 |
XCA204A0K1MR适用于多种应用场景,包括机顶盒、便携式电视、液晶电视和AP路由器等,为这些设备提供稳定可靠的电源解决方案。
