XCL208A103DR降压DC-DC电源模块Torex特瑞仕

发布时间：2024-07-26 09:05:38 浏览：504

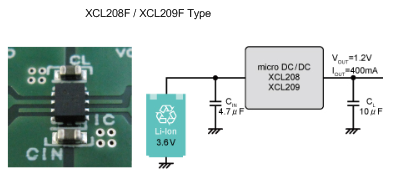

　　XCL208A103DR是Torex特瑞仕公司生产的一款超小型降压DC-DC电源模块，属于XCL208系列产品。该模块集成了线圈和控制用IC，尺寸仅为2.5mm×2.15mm，高度为1.05mm，非常适合空间受限的应用场景。


　　该模块的主要特点和规格包括：

　　尺寸和集成度：超小型设计，集成了线圈和控制IC，简化了电路设计，减少了噪声和工作故障。

　　工作电压范围：支持1.8V(Type F)或2.0V(Type A/B)至6.0V的输入电压，适用于使用碱性电池(2个)或AC适配器(5V)等电源的应用。

　　输出电压：可以选择内部固定的0.8V至4.0V输出电压，精度为±2.0%。

　　输出电流：最大支持400mA的负载电流，只需在外部增加两个陶瓷电容。

　　转换效率：在高输入电压4.2V和输出电压3.3V的情况下，转换效率可达90%。

　　工作频率：工作频率为3.0MHz，允许±15%的偏差。

　　控制和保护功能：

　　- 固定频率PWM控制，有助于抑制输出纹波。

　　- 软启动功能，减少启动时的电流冲击。

　　- CL自动放电功能，确保在关闭电源时快速放电。

　　- CE功能，通过CE引脚输入低电平信号可以使IC进入待机状态。

　　- 保护电路包括电流限制回路(定电流+闩锁)，提供额外的安全保障。

　　工作温度范围：支持从-40℃到+85℃的广泛温度范围。

　　环保标准：符合EU RoHS规格，无铅，满足环保要求。

　　型号：

　　XCL208A103DR模块因其高集成度、高效率、小尺寸和丰富的功能，非常适合用于便携式设备、可穿戴设备和其他对电源尺寸和效率有严格要求的应用。
