SN74ALVC164245电平转换收发器TI德州仪器

发布时间:2024-07-31 09:14:51     浏览:915

  SN74ALVC164245电平转换收发器是由TI德州仪器(Texas Instruments,简称TI)生产的一款高性能16位(八路双电源)同相总线收发器。该设备设计用于在不同的电压环境下实现电平转换,支持从2.5V到3.3V或从3.3V到5V的转换。

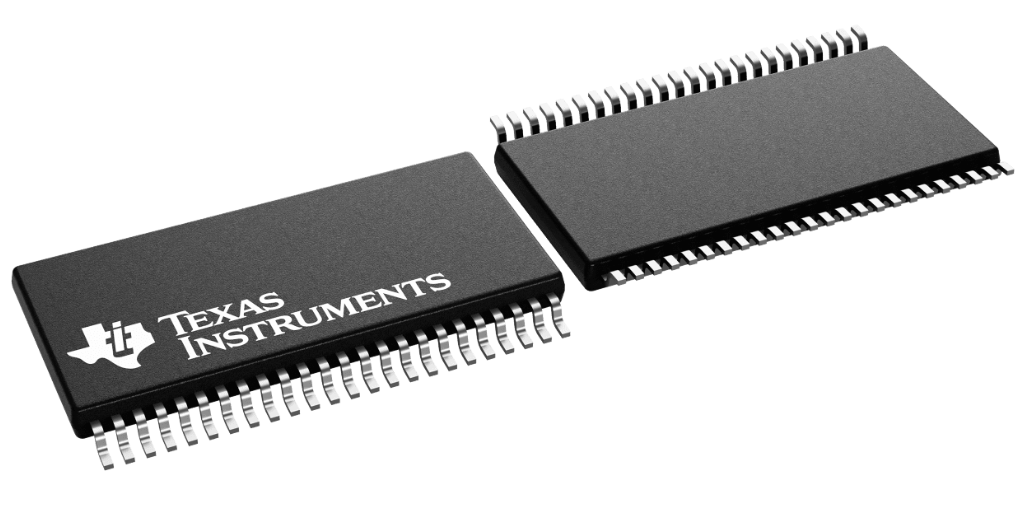

SN74ALVC164245电平转换收发器TI德州仪器

  基本参数和特性:

  电源轨配置:设备包含两个独立的电源轨,A端口的VCCA支持2.5V和3.3V,而B端口的VCCB支持3.3V和5V。

  工作电压范围:A端口支持1.65V至3.6V,B端口支持3.3V和5V。

  最大数据传输速率:高达400Mbps。

  三态输出:支持高、低、高阻抗三种输出状态。

  ESD保护:提供2000V HBM和200V MM的ESD保护。

  传输延迟时间:在3.3V时,最大tpd为5.8ns。

  输出驱动能力:在3.3V时,输出驱动能力为±24mA。

  符合标准:符合JESD17标准,闭锁性能超过250mA。

  应用领域:

  通信设备:用于数据传输和接口电平转换,如路由器、交换机、调制解调器等。

  工业控制:用于数据传输和接口电平转换,如PLC、DCS、传感器等。

  汽车电子:用于CAN总线和其他数据传输接口。

  消费电子:用于高速数据传输和接口电平转换。

  其他应用:适用于电子销售点、打印机及其他外围设备、电机驱动器、无线和电信基础设施、可穿戴健康与健身设备等。

  特点与优势:

  高速、低功耗和低电压操作:使得设备在各种应用中都能表现出色。

  宽范围的工作电压支持:提供了更大的灵活性和适应性。

  ESD保护:确保了设备在恶劣环境下的稳定性和可靠性。

  强大的输出驱动能力和快速的传输延迟时间:保证了高效的数据传输。
