TPSM86325x,TPSM82913,TPSM843320,TPSM82903,TPS82130降压电源模块替代方案

发布时间：2024-09-06 11:40:55 浏览：1337

　　TPSM86325x 是一款高效、高功率密度的同步降压模块，输入电压范围为 3V 至 17V，支持高达 3A 的连续电流，设计简单易用。

　　TPSM8291x系列器件是高效、低噪声、低纹波的电流模式同步降压电源模块，特别适用于噪声敏感型应用，如高速 ADC、时钟、抖动清除器、串行器、解串器和雷达系统，通常这些应用需要 LDO 进行后置稳压。

　　TPSM82903是一款高效、紧凑且灵活的同步降压 DC/DC 转换器，采用 MicroSiP 封装，易于使用。其可选的 2.5MHz 或 1.0MHz 开关频率支持使用小型元件，并提供快速瞬态响应。

　　TPSM843320是一款高效、紧凑且灵活的同步 DC/DC 降压转换器，采用 MicroSiP 电源模块封装。该模块支持高达 18V 的输入电压，并具有可由系统设计人员通过电阻器调节的固定频率。

　　TPS82130是一款 17V 输入、3A 输出的降压转换器，采用 MicroSiP 电源模块封装，专为小尺寸和高效率解决方案而优化。该模块集成了同步降压转换器和电感器，简化了设计，减少了外部元件数量，并缩小了 PCB 面积。

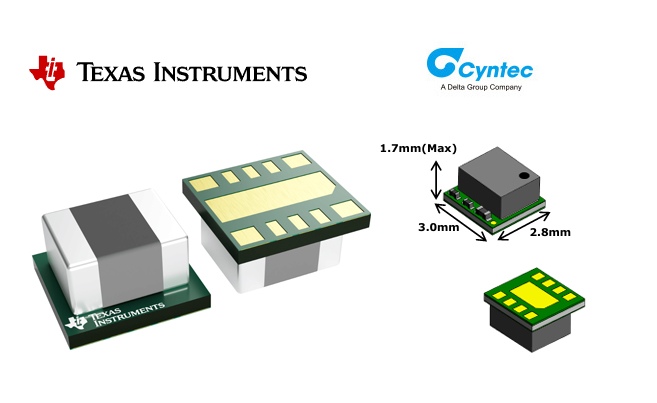

针对以上TI德州仪器3A降压型转换器模块，可用Cyntec的MUN12AD03-SECM,MUN20AD03-SM和MUN12AD03-SH进行替代。具体替代方案如下：

TPSM86325x,TPSM82913, TPSM843320,TPSM82903,TPS82130降压电源模块替代方案

型号参数及替代方案：

Product or Part number	Description	Package type	Topology	Iout (max) (A)	Vin (min) (V)	Vin (max) (V)	Vout (min) (V)	Vout (max) (V)	Duty cycle (max) (%)	替换型号
TPSM843320E	具有扩展工作温度范围的 4V 至 18V 输入、3A 同步 SWIFT? 降压电源模块	USIP	Buck	3	4	18	0.5	5.5	94	MUN12AD03-SECM
TPSM863253	采用 QFN 封装的3V 至17V 输入电压、3.3V、3A 输出同步降压模块	QFN-FCMOD	Synchronous Buck	3	3.6	17	3.3	3.3	95	MUN12AD03-SECM
TPSM843320	具有 4V 至 18V 输入和高级电流模式的 3A 同步 SWIFT? 降压电源模块	USIP	Buck	3	4	18	0.5	5.5	94	MUN12AD03-SECM
TPSM82913E	17V 输入电压、3A 低噪声和低纹波降压模块	B0QFN	Buck,Synchronous Buck	3	3	17	0.8	5.5	100	MUN12AD03-SECM
TPSM863257	3V 至 17V 输入电压、3A 强制 CCM 同步降压模块	QFN-FCMOD	Synchronous Buck	3	3	17	0.6	6	95	MUN12AD03-SECM
TPSM863252	3V 至 17V 输入电压、3A Eco-mode 同步降压模块	QFN-FCMOD	Synchronous Buck	3	3	17	0.6	10	95	MUN12AD03-SECM
TPSM82913	具有集成铁氧体磁珠滤波补偿的 17V 输入电压、3A 低噪声、低纹波降压模块	B0QFN	Buck,Synchronous Buck	3	3	17	0.8	5.5	100	MUN12AD03-SECM
TPSM82903	具有集成电感器的 3V 至 17V、3A、高效率、低 IQ 同步降压转换器模块	uSIP	Buck,Synchronous Buck	3	3	17	0.4	5.5	100	MUN12AD03-SECM
TPS82130	具有集成电感器的 17V 输入电压、3A 降压转换器模块	USIP	Buck,Inverting Buck-Boost,Synchronous Buck	3	3	17	0.9	6	100	MUN12AD03-SECM
LMZ31503	采用 9x15x2.8mm QFN 封装的 4.5V 至 15V、3A 降压电源模块	B1QFN	Buck,Synchronous Buck	3	4.5	14.5	0.8	5.5	100	MUN12AD03-SECM
TPS84320	4.5V 至 14.5V 输入，3A 同步降压，集成式电源解决方案	B1QFN	Buck	3	4.5	14.5	0.8	5.5	100	MUN12AD03-SECM
LMZ22003	具有 20V 最大输入电压的 3A SIMPLE SWITCHER® 电源模块	TO-PMOD	Buck,Synchronous Buck	3	6	20	0.8	6	83	MUN20AD03-SM
LMZ12003EXT	面向军事和坚固耐用型应用的具有 20V 最大输入电压的 3A SIMPLE SWITCHER 电源模块	TO-PMOD	Buck,Synchronous Buck	3	4.5	20	0.8	6	85	MUN12AD03-SH
LMZ12003	具有 20V 最大输入电压的 3A SIMPLE SWITCHER® 电源模块	TO-PMOD	Buck,Synchronous Buck	3	4.5	20	0.8	6	92.5	MUN12AD03-SH
