Q-TECH QTCV356系列小型化SMD电压控制晶体振荡器

发布时间：2024-11-04 09:04:41     浏览：1024

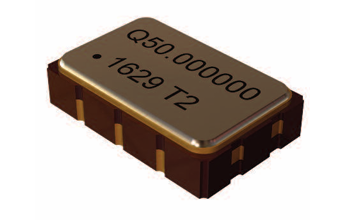

　　QTCV356系列VCXOs集成了5Vdc或3.3Vdc的时钟方波发生器和微型条形AT石英晶体，封装在一个低高度的陶瓷包内，镀金接触垫提供了良好的电气连接。这些振荡器的设计满足了低电压应用的需求，广泛应用于枪械发射弹药和系统、智能弹药、仪器仪表、以太网/同步、SONET、微处理器时钟等领域。

Q-TECH QTCV356系列小型化SMD电压控制晶体振荡器

　　产品特性

　　宽频率范围：从1.000MHz到156.250MHz，。

　　小尺寸：3.2 x 5mm的封装。

　　逻辑类型：支持HCMOS、LVHCMOS、LVPECL逻辑。

　　供电电压：5.0Vdc或3.3Vdc。

　　工作温度范围：从-40?C到+85?C。

　　三态输出标准：支持Tri-State输出。

　　密封陶瓷封装。

　　基本和第三泛音设计。

　　军事级筛选测试：符合MIL-PRF-55310标准。

　　无铅、RoHS合规

　　应用场景：

　　枪械发射弹药和系统

　　智能弹药

　　仪器仪表

　　以太网/同步

　　SONET

　　微处理器时钟

　　技术规格：

ParametersQTCV356HCQTCV356LQTCV356P
Output frequency range (Fo)1.544MHz—125.000MHz1.000MHz—150.000MHz78.000MHz—156.250MHz
LogicHCMOSLVCMOSLVPECL
Supply voltage (Vdd)5.0Vdo±10%3.3Vde±5%
Absolute Pull Range(APR)See Part Number on Page l
Linearity5%typ.
Operating temperature (Topr)See Part Number on Page l
Storage temperature(Tsto)-62℃ to+125℃
Operating supply current
(No Load)		18mAtyp. |50mAmax.15mAtyp-|40mAmax.50mA typ. |90mAmax
Symmetry
(50%of ouput waveform)		45/55%
Riseand Fall times5ns max.0.3ns typ. |0.5ns max
Output Load15pF max50Q into Vdd-2V
Start-up time (Tstup)10ms max
Output Enable/Disable (Vih/Vil)0.9*Vdd min./0.1*Vdd max.
Control Voltage Range for Pul
Range(Vc)		0.5Vmin. |4.5Vmax0.3Vmin. |3.0V max
Control Voltage Input Impedance
(Zin)		1MQ min10MQ min
Control Voltage Modulation BW10kHz min20 kHz min
Period Jitter Typical
Pk-Pk (61.44 MHz)
RMS (61.44 MHz)
23ps
3.0ps		N/A
Jitter,RMS(12kHz to 20MHz)N/A0.2ps typ. |0.5ps max
Phase Noise Typical
10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz
10 MHz		-63 dBc/Hz
-97 dBc/Hz		   (at 122.88 MHz)
   -68 dBc/Hz
   -98 dBc/Hz
   -125 dBc/Hz
   -148 dBc/Hz
   -157 dBc/Hz
   -157 dBc/Hz
   -167 dBc/Hz
-129
-144
-157
-159
-164		dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
Aging10years aging included in Frequency Stability

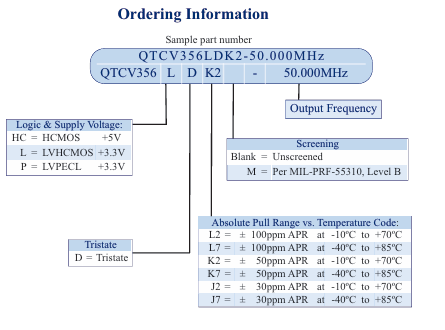

订购信息：

Q-TECH QTCV356系列小型化SMD电压控制晶体振荡器

深圳市cq9电子官网入口创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
