Torex XCL232系列同步降压微型DC/DC转换器

发布时间：2024-11-18 08:49:18     浏览：850

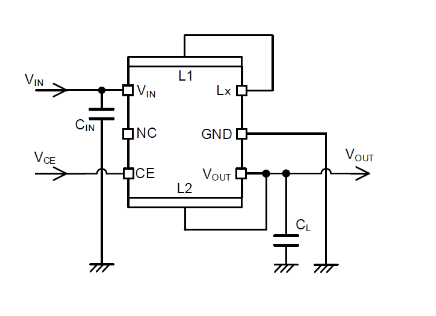

　　Torex公司的XCL232系列为同步降压微型DC/DC转换器，集成电感器与控制IC。采用超低电流消耗电路和PFM控制技术，封装集成IC和线圈，仅需两个外部电容器就能配置电源。该系列具备超低功耗电路，输出电压范围为0.5V - 3.6V，有内部欠压锁定(UVLO)功能，还带有D型输出电容器放电功能。

Torex XCL232系列同步降压微型DC/DC转换器

　　应用

　　- 智能电表

　　- 低功耗射频设备

　　- 传感器模块

　　- 可穿戴设备等多种设备

　　产品特点

　　输入电压：1.8V - 6.0V

　　输出电压设置：0.5V - 1.9V(0.05V增量)、2.0V - 3.6V(0.1V增量)

　　输出电压精度：±20mV(VOUT ≤ 1.0V)、±2.0%(VOUT>1.0V)

　　输出电流：150mA

　　待机电流：200nA(VOUT = 1.8V)

　　控制模式：PFM控制

　　效率：86%(特定条件下)

　　放电功能：D型电容器放电

　　保护功能：UVLO

　　封装：CL - 2025 - 03(2.5x2.0x1.04mm)

Torex特瑞仕XCL系列PoL非隔离电源模块可用Cyntec电源模块进行替代，具体替代方案可咨询cq9电子官网入口创展。
