LS1012ASE7EKB低功耗处理器NXP恩智浦
发布时间:2024-11-18 13:53:51 浏览:1440
LS1012A是一款针对电池供电或USB供电、空间受限的网络和物联网应用而优化的低功耗处理器。以下是这款处理器的一些关键特性:
核心与性能:LS1012A集成了一个Arm? Cortex?-A53核心,运行速度可达1GHz,配备了硬件数据包转发引擎和高速接口,以在超小型尺寸下实现线速网络性能。
功耗:该处理器的典型功耗为1W,适合于对功耗有严格要求的应用。
软件兼容性:LS1012A继承了更高级别LS家族设备的Trust Architecture和软件兼容性,使得开发者可以利用共同的64位软件平台,开发可扩展且安全的应用程序。
EdgeVerse?平台:Layerscape处理器是NXP的EdgeVerse?边缘计算平台的一部分,该平台旨在提供高性能的边缘计算解决方案。
零件编号包括: LS1012ASE7EKA、LS1012ASE7EKB、LS1012ASE7HKA、LS1012ASE7HKB、LS1012ASE7KKB、LS1012ASN7EKA、LS1012ASN7EKB、LS1012ASN7HKA、LS1012ASN7HKB、LS1012ASN7KKB、LS1012AXE7EKA、LS1012AXE7EKB、LS1012AXE7HKA、LS1012AXE7HKB、LS1012AXE7KKB、LS1012AXN7EKA、LS1012AXN7EKB、LS1012AXN7HKA、LS1012AXN7HKB、LS1012AXN7KKB。
特点:

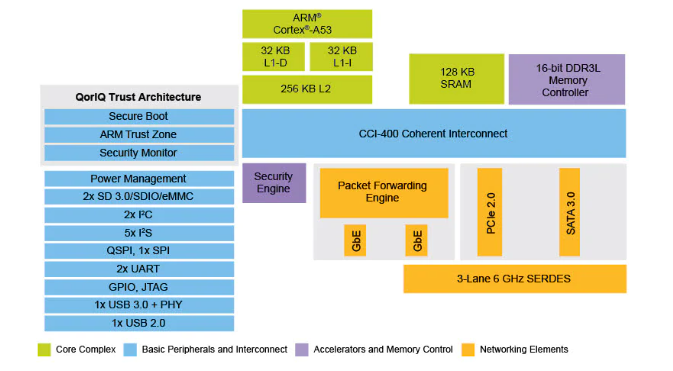

核心与性能:单核,1GHz,256 KB L2缓存,支持Neon和Arm v8加密。
内存:16位DDR3L SDRAM,最高1.0 GT/s,无ECC。
网络:支持高达6 Gbit/s的SerDes,双全速以太网MAC。
接口:PCIe 2.0,SATA 3.0,USB 3.0/2.0。
外设:QSPI,SPI,I2C,双UART,GPIO,Flextimer,SAI。
安全与调试:内置安全架构,支持调试和性能监控。
时钟:单源时钟解决方案。
封装:211 FC-LGA,9.6x9.6 mm。
