KUPA190250-80LIN高性能LDMOS功率放大器Kuhne

发布时间：2024-11-25 09:30:17     浏览：392

　　KU PA 190250 80 LIN是一款高性能的LDMOS功率放大器，专为需要高线性和高数据传输率的应用而设计。它适用于数字广播系统(如DVB-T、DVB-S)、使用QPSK、QAM调制类型的COFDM系统以及多频道多点分配服务(MMDS)。这款放大器的独特之处在于其射频预失真功能，能够补偿功率放大器的固有非线性，并保证极低的EVM(误差向量幅度)水平。

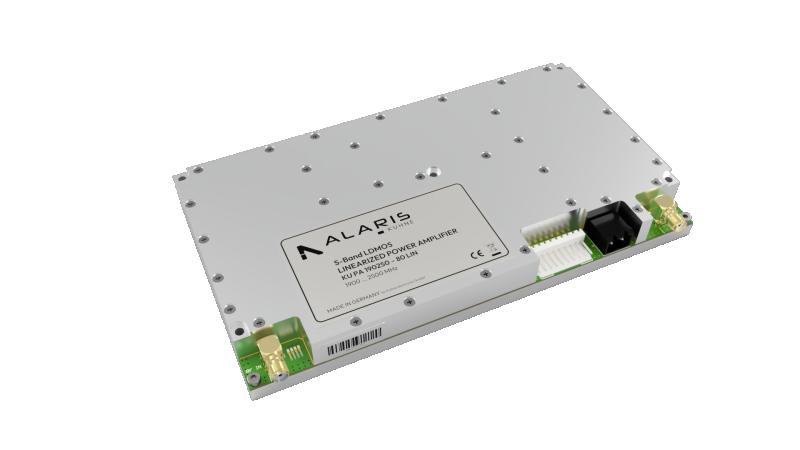

KUPA190250-80LIN高性能LDMOS功率放大器Kuhne

　　关键特性：

　　LDMOS FET技术：提供高线性度。

　　内置线性化器：增强信号的线性度。

　　良好的谐波抑制：减少谐波干扰。

　　隔离器：保护设备免受高VSWR(电压驻波比)影响。

　　监控输出：监测正向和反向功率及检测(直流电压)。

　　ON/OFF控制：通过直流电压控制设备开关(3至14V时开启)。

　　自动电平控制(ALC)：可调，以适应不同的信号强度。

　　串行接口：便于远程控制和监控。

　　技术规格：

　　频率范围：1900至2500 MHz，覆盖S波段。

　　输入功率：正常操作时+5至10 dBm，最大+10 dBm。

　　输出功率：在COFDM模式下，典型值为40 dBm/10 W。

　　增益平坦度：在小信号和ALC开启时，典型值为±1 dB。

　　谐波抑制：在40 dBm时，典型值为60 dB。

　　输出保护：通过隔离器实现。

　　电源电压：+3至14 V DC。

　　供电电压：+28至32 V DC。

　　静态电流：典型值为1.4 A。

　　电流消耗：在10 W时，典型值为3.5 A。

　　正向和反向检测：支持(RMS检测器)。

　　工作温度范围：-20至+55°C。

　　输入和输出连接器/阻抗：SMA-female，50 ohms。

　　机箱：铣制铝。

　　尺寸：184 x 100 x 20 mm。

　　重量：典型值为550 g。

　　应用领域：

　　电信：适用于电信提供商和广播领域。

　　空间与科学：适用于研究机构和学术界。

　　应用场景：

　　通信：包括安全通信、点对点通信、转发器、范围扩展器和增强器、点对多点通信以及低截获概率通信。

　　广播：包括数字广播和无线回传。

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市cq9电子官网入口创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。
