EZ Form EZ-86-AL-WP-TP同轴电缆磁带缠绕

发布时间：2024-12-03 08:49:43 浏览：801

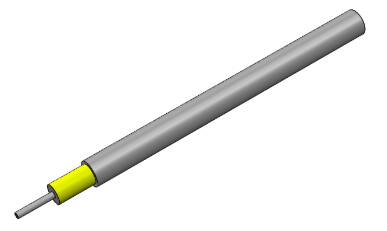

EZ Form EZ-86-AL-WP-TP同轴电缆

　　这是一款型号为EZ-86-AL-WP-TP的同轴电缆，具有以下特点和规格：

　　产品系列：EZ Form 铝护套半刚性电缆。

　　材料：

　　中心导体材料：SPC系列。

　　介电材料：PTFE胶带。

　　外导体材料：铝。

　　外导体电镀材料：锡。

　　尺寸：

　　中心导体直径：0.0255英寸(0.660毫米)。

　　导体外径：0.0865英寸(2.2毫米)。

　　内侧折弯半径(最小)：0.125英寸(3.2毫米)。

　　重量：0.075磅/英尺(26.5千克/100米)。

　　电气特性：

　　标称阻抗：50Ω。

　　标称阻抗公差：±15Ω。

　　传播速度：84.00%。

　　屏蔽效果：>165db。

　　耐压：5000 VRMS @ 60赫兹。

　　连续工作电压：1500 VRMS。

　　最大工作频率：62 GHz。

　　温度范围：-55°C ~ +200°C

　　衰减：

　　在不同频率下，0.5 GHz为12db/100英尺，1.0 GHz为17db/100英尺，5.0 GHz为39db/100英尺，10.0 GHz为56db/100英尺，18.0 GHz为78db/100英尺，26.5 GHz为95db/100英尺，40.0 GHz为125db/100英尺，50.0 GHz为145db/100英尺。

　　功率容量：

　　在不同频率下，0.5 GHz为380W，1.0 GHz为247W，5.0 GHz为102W，10.0 GHz为70W，18.0 GHz为52W，26.5 GHz为42W，40.0 GHz为33W，50.0 GHz为30W。

　　这款电缆具有低损耗、非磁性、带绕的特点，适用于需要高频率和高功率容量的应用场景。其设计有助于降低衰减和提高工作温度，同时具有比铜护套电缆轻40%的额外优势。为了防止氧化，建议将产品保存在原包装中，并在干燥的温控环境中使用。
