Torex XC9235/XC9236/XC9237同步降压DC/DC转换器

发布时间：2024-12-13 09:08:55 浏览：380

　　XC9235/XC9236/XC9237系列是Torex公司生产的带有内置600mA驱动晶体管的同步降压型DC/DC转换器。以下是该系列产品的详细介绍：

　　一般描述

　　内置晶体管：系列包括内置0.42Ω P沟道MOS驱动晶体管和0.52Ω N沟道MOS开关晶体管，设计用于允许使用陶瓷电容器。

　　工作电压范围：A~C类型为2.0V至6.0V，D~G类型为1.8V至6.0V。

　　输出电压：D/F类型可以通过两个外部电阻从0.9V开始设置。A/B/C/E/G类型有固定的输出电压，从0.8V到4.0V，以0.05V(精度±2.0%)的增量。

　　高效率：设备提供高达600mA的输出电流，并且只需一个线圈和两个外部连接的电容器即可配置。

　　振荡器：内置振荡器可以选择1.2MHz或3.0MHz，以适应特定应用。

　　操作模式：XC9235系列为PWM控制，XC9236系列为自动PWM/PFM切换控制，XC9237系列可以手动在PWM控制模式和自动PWM/PFM切换控制模式之间切换。

　　软启动和电流控制：内部优化了软启动和电流控制功能。在待机模式下，所有电路关闭以将电流消耗降至1.0μA或更低。

　　UVLO功能：当输入电压降至1.4V或更低时，内置的UVLO功能将强制关闭内部P沟道MOS驱动晶体管。

　　CL放电功能：B到G类型集成了CL放电功能，允许通过位于Lx和Vss引脚之间的内部放电开关放电输出电容器CL上的电荷。

　　应用领域

　　智能手机/移动电话

　　蓝牙设备

　　移动设备/终端

　　便携式游戏控制台

　　数码相机/摄像机

　　笔记本电脑/平板电脑

　　产品特点

　　内置驱动晶体管：0.42Ω P沟道驱动晶体管和0.52Ω N沟道开关晶体管。

　　输入电压：2.0V至6.0V(A/B/C类型)，1.8V至6.0V(D/E/F/G类型)。

　　输出电压：0.8V至4.0V(内部设置)，0.9V至6.0V(外部设置)。

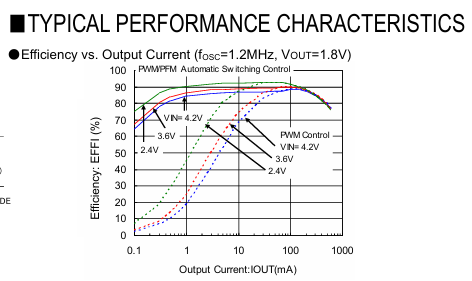

　　高效率：典型值为92%。

　　输出电流：600mA。

　　振荡频率：1.2MHz，3.0MHz(±15%)。

　　最大占空比：100%。

　　控制方法：PWM(XC9235)，自动PWM/PFM(XC9236)，手动PWM/PFM(XC9237)。

　　功能：内置电流限制电路(恒定电流和锁定)，CL放电(B/C/D/E/F/G类型)，高速软启动(B/F/G类型)。

　　电容器：兼容低ESR陶瓷电容器。

　　工作环境温度：40℃至85℃。

　　封装：SOT-25(仅限A/B/C类型)，USP-6C，USP-6EL和WLP-5-03。

Torex特瑞仕XCL系列PoL非隔离电源模块可用Cyntec电源模块进行替代，具体替代方案可咨询cq9电子官网入口创展。
