CS101,CS102,CS103...CS109电流感应变压器Vanguard Electronics

发布时间：2024-12-27 09:14:00     浏览：372

　　Vanguard Electronics 的 CS100 系列提供高可靠性电流感应变压器，旨在满足军事和航空航天应用的严格要求。这些变压器按照 MIL-PRF-27 规范制造，非常适合自动放置，并采用紧凑、扁平的设计。

电流感应变压器电流感应变压器2

　　低热膨胀：传递模塑封装可确保在温度范围内的稳定性。

　　焊接内部连接：确保高可靠性和耐用性。

　　防潮、抗冲击和浸入： 专为承受恶劣环境而设计。

　　定制设计和修改： 提供各种尺寸和封装类型。

　　型号:

Vanguard
P/N		I
max
(Amps)		ET
ref
(V-uS)		   DCR
   max
  (Ohms)		Inductance
ref
(mH)		PackageTuns
Ratio
CS101620   1.02.8A-11:50
CS1021240   1.24.7A-21:50
CS1031340   1.24.4A-31:50
CS104920   1.25.7A-11:100
CS1051240   1.78.9A-21:100
CS10622144   2.921.0A-41:100
CS107640   5.623.0A-11:200
CS1081380   7.935.0A-31:200
CS10920288   6.086.0A-41:200

　　电气规格:

　　电感值：2.8~86mH

　　最大电流：6~22A

　　电感脉冲：20~288V/μS

　　介电耐压：500 VAC

　　匝数比：1：50 至 1：200

　　DCR：1~6 Ohms

　　工作温度：-55°C 至 +125°C

　　储存温度：-60°C 至 +130°C

　　绝缘电阻：最小 10K MOhms

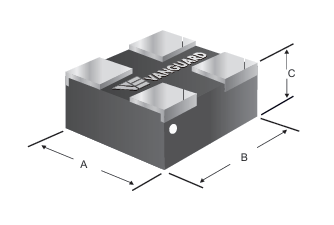

　　封装选项：

　　A-1 封装： 0.260 x 0.260 x 0.240 英寸

　　A-2 封装： 0.410 x 0.410 x 0.240 英寸

　　A-3 封装： 0.410 x 0.410 x 0.310 英寸

　　A-4 封装： 0.535 x 0.535 x 0.310 英寸

　　封装类型：

　　提供通孔和鸥翼型封装。
