CR2881F3同轴双环行器RFCI

发布时间：2024-12-30 09:12:48     浏览：858

CR2881F3同轴双环行器RFCI

　　CR2881F3 是一款由 RFCI 公司生产的高性能同轴双环行器，它在射频和微波通信系统中扮演着至关重要的角色。以下是对 CR2881F3 同轴双环行器的详细介绍：

　　产品特点

　　高频率覆盖：设计用于 6400 MHz 至 7200 MHz 的高频范围。

　　低插入损耗：在 P1-P2 和 P2-P3 端口间提供小于 0.50 dB 和 0.30 dB 的插入损耗。

　　高隔离度：在 P2-P1 端口间提供 40 dB 的隔离度。

　　良好的回波损耗：最小 20 dB，典型值大于 22 dB。

　　技术规格

　　频率范围：6400 MHz 至 7200 MHz。

　　插入损耗：P1-P2 小于 0.50 dB，P2-P3 小于 0.30 dB，P3-P1 最大 0.40 dB。

　　隔离度：P2-P1 为 40 dB，P3-P2 为 20 dB。

　　回波损耗：最小 20 dB，典型值大于 22 dB。

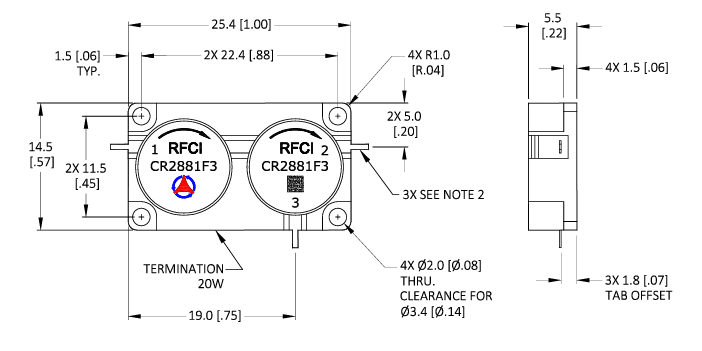

　　物理特性

　　主体直径：25.4 mm (1.00 英寸)。

　　安装孔：2X 11.5 mm (0.45 英寸)。

　　安装孔间距：2X 22.4 mm (0.88 英寸)。

　　功率和温度等级

　　正向功率峰值/平均值：最大 500/35 W。

　　反向功率 CW：最大 10 W。

　　工作温度范围：-40°C 至 +85°C。

　　存储温度范围：-40°C 至 +95°C。

　　应用领域

　　CR2881F3 同轴双环行器适用于以下领域：

　　无线通信系统：用于信号的定向传输和隔离。

　　卫星通信：在卫星通信系统中用于信号的隔离和传输。

　　测试设备：在射频测试设备中用于信号路径的控制。

　　CR2881F3 同轴双环行器是 RFCI 公司在射频和微波领域技术实力的体现，它为需要精确控制信号路径的应用提供了一个可靠的解决方案。RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市cq9电子官网入口创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
