HMI22-383-38.95-3.5 WR-22铁氧体结隔离器HXI

发布时间：2025-01-10 08:42:30     浏览：316

　　HMI22-383-38.95-3.5铁氧体结隔离器对37.2至40.7 GHz的频率范围进行了优化，以实现低损耗和低电压驻波比(VSWR)。该隔离器的性能在损耗和VSWR方面远远超过了法拉第隔离器。可以通过特殊订单提供使用UG-599/U-M法兰的更小版本的隔离器。

HMI22-383-38.95-3.5 WR-22铁氧体结隔离器HXI

　　特点和优势：

　　WR-22波导

　　低插入损耗

　　高隔离度

　　低VSWR

　　1.5瓦功率处理能力(可通过特殊订单提供更高的正向功率处理能力)

　　技术规格：

　　频率范围：37.2至40.7 GHz

　　插入损耗：典型值0.3 dB，最大值0.45 dB

　　隔离度：最小值20 dB，典型值25 dB

　　VSWR：典型值1.22，最大值1.28

　　功率处理能力：最小值1.5W

　　接口：WR-22，UG-383(可通过特殊订单提供UG-599/U-M)

　　尺寸：1.13英寸宽(波导法兰之间)x 1.41英寸长 x 1.17英寸高

HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市cq9电子官网入口创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

上一篇: DK 102 Z056-130+面板安装式电缆插座Fischer

下一篇: DATEL SB48S2.5-20 16分砖DCDC转换器

推荐资讯

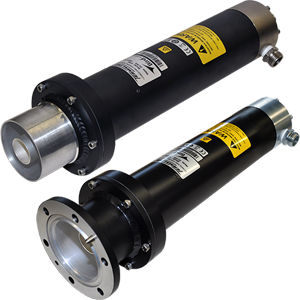

  • Bird射频水冷射频终端30 kW
    Bird射频水冷射频终端30 kW 2022-07-12 17:01:50

    Bird射频?8750系列射频负载设计为紧凑型、低VSWR和无辐射终端，主要用于高功率发射装置/传输线系统。Bird射频8750系列射频负载几乎不形成环境热能，使组装空间较小且方便，在任意区域。射频功率在中空电阻膜负载电阻器中转化为热能，并直接被流经它的水吸收。

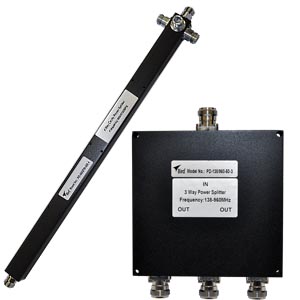

  • Bird射频功率分配器
