MaxLinear MxL1105H/MXL1105L/MxL1108H/MxL1108L微波收发器5-45GHz

发布时间:2025-02-24 08:58:42     浏览:332

  MaxLinear的MxL11xx系列微波收发器是一款全CMOS、单芯片宽带微波收发器产品家族,支持5GHz到44GHz的整个频率范围,包括所有ETSI定义的信道间隔选项,从5MHz到112MHz。这些设备支持单载波和双载波操作模式。

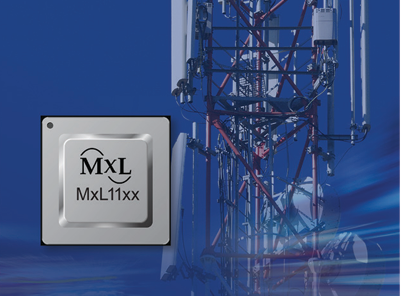

MaxLinear MxL1105H/MXL1105L/MxL1108H/MxL1108L微波收发器5-45GHz

  产品概述

产品描述最低温度 (°C)最高温度 (°C)封装
MxL1105H微波收发器(单通道),21GHz 至 43GHz-40115FBGA 23x23 型
MxL1105L微波收发器(单通道),5GHz 至 21GHz-40115FBGA 23x23 型
MxL1108H微波收发器(双通道),21GHz 至 44GHz-40115FBGA 23x23 型
MxL1108L微波收发器(双通道),5GHz 至 21GHz-40115FBGA 23x23 型

  主要特性

  全频谱捕获(FSC)技术:允许在500MHz频段内同时处理多达两个信道。

  支持:

  高达4096 QAM的码率

  信道聚合模式

  自适应码率调制(ACM)

  闭环自适应数字预失真:为优化功率放大器(PA)性能提供支持。

  超低功耗:设计以降低能耗。

  可编程中频(IF)频率:提供灵活性。

  传输特性:

  自动传输功率控制(ATPC)

  通过发射反馈路径的自动电平控制(ALC)

  接收特性:

  接收信号强度指示(RSSI)用于监控接收信号电平

  片上集成:

  频谱分析仪

  温度传感器

  数据记录

  GPIO、GP-ADC和GP-DAC:用于控制片外设备

  自动重传请求(ARQ)

  自动功率控制(APC)

  应用场景

  5G回传应用,通过信道聚合功能在单个回传链路上翻倍可用容量。

  点对点微波回传链路。

  无线互联网服务提供商(ISP)。

  MxL11xx系列的高集成度不仅减少了客户必须开发的外部物料清单(BOM)数量,还支持高级功能,如数字预失真和信道聚合与校准,使其成为5G回传和其他宽带无线应用的理想选择。 MaxLinear是一家全球领先的半导体公司,专注于为宽带通信、数据中心、有线和无线基础设施以及智能网络边缘提供创新的模拟、数字和混合信号集成电路(IC)。深圳市cq9电子官网入口创展科技有限公司,优势分销MaxLinear产品,欢迎联系。
