Vanguard Electronics CS200系列高可靠性电流感应变压器

发布时间：2025-02-25 09:20:09     浏览：949

　　Vanguard Electronics CS200 系列 是一款高可靠性(Hi-Rel)的电流感应变压器，主要适用于需要高可靠性和精确电流检测的场合，如航空航天、军事设备、工业控制系统等。该系列产品符合 MIL-PRF-27 规范，具备紧凑、低矮的外形，适合自动化安装，并且采用低热膨胀、转移模塑封装。

Vanguard Electronics CS200系列高可靠性电流感应变压器

　　产品规格(电感测量条件：在 10 kHz 下，0.1 VRMS。)

型号最大电流 (IPK)ET 参考 (V-μS)最大直流电阻 (DCR)参考电感 (mH)封装类型匝比
CS2015 A20 V-μS0.72 Ω2.2 mHG-21:50:50
CS20210 A70 V-μS1.4 Ω5.3 mHT-21:50:50
CS20310 A70 V-μS1.4 Ω5.3 mHT-41:50:50
CS2045 A40 V-μS3.8 Ω8.9 mHG-21:100:100
CS20520 A144 V-μS2.9 Ω21.0 mHT-21:100:100
CS20620 A144 V-μS2.9 Ω21.0 mHT-41:100:100

　　产品特点

　　紧凑设计

　　低矮外形，适合自动化安装。

　　提供多种封装类型(如 T-2、T-4 和 G-2)以满足不同应用需求。

　　高可靠性

　　符合 MIL-PRF-27 规范。

　　采用焊接内部连接，具备良好的防潮、抗震和耐浸泡性能。

　　耐焊接热：可承受 265°C 的温度达 10 秒。

　　电气性能

　　工作温度范围：-55°C 至 +125°C。

　　储存温度范围：-60°C 至 +130°C。

　　绝缘电阻：最小 10K MΩ。

　　绝缘耐压：500 VAC。

　　匝数比：1：50 至 1：200

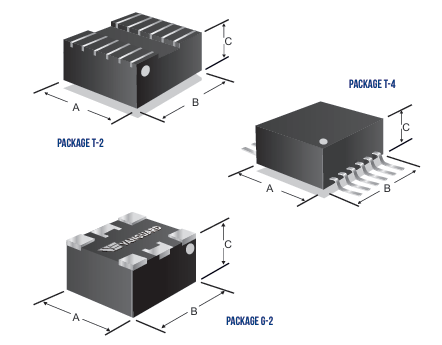

　　封装尺寸

　　G-2：.405 x .405 x .300 英寸

　　T-2：.610 x .610 x .475 英寸

　　T-4：.610 x .610 x .475 英寸

更多Vanguard Electronics相关产品请访问cq9电子官网入口创展官网。
