SDS ?5P0.1-0.1超小型轻量级PCB安装高压电源

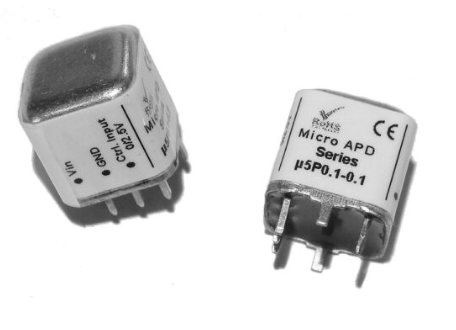

　　SDS HIGH VOLTAGE Micro APD Series(?APD Series)是一款超小型、受调节的高压直流-直流转换器，专为需要高达100V偏置电压的雪崩光电二极管(APDs)设计。以下是其核心特点：

　　产品特点

　　尺寸：11mm×11mm×11mm，PCB安装。

　　输入电压：5Vdc或12Vdc。

　　输出电压：0-100Vdc，通过外部电压源(0-2.5Vdc)控制。

　　最大输出功率：100mW。

　　最大输出电流：1mA

　　纹波：<25mV峰-峰值，可通过外部电容进一步降低。

　　稳定性：负载调节率和线路调节率均为±0.01%满输出电压。

　　温度系数：<15ppm/°C。

　　安全特性：短路保护、软启动。

　　工作温度：-10°C到+50°C。

　　存储温度：-10°C到+70°C。

　　订购型号

Former part name
system		Current part name
system		Output polaritynput voltage
μ5P101102μ5P0.1-0.1Positive5V
μ5N101102μ5N0.1-0.1Negative5V
μ12P5P101102μ12P0.1-0.1Positive12V
μ12N101102μ12N0.1-0.1Negative12V

　　适用场景

　　该产品适用于需要高精度、低噪声、小型化高压电源的APD偏置电压应用，适合空间受限的设备。
