NXP S32K39/37/36微控制器：电动汽车电气化应用

发布时间：2025-05-09 08:59:47 浏览：1425

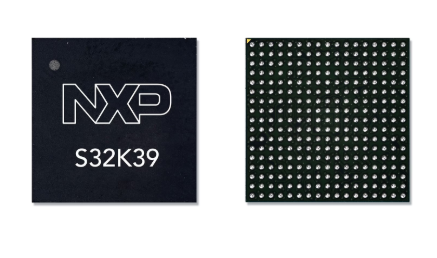

　　S32K39/37/36 是 NXP 公司推出的一系列面向电动汽车(EV)应用的微控制器，专为满足电动汽车的电气化需求而设计，具备强大的性能、集成能力、网络连接、安全性和功能安全特性。

　　产品概述

　　S32K39/36：具备足够的计算能力，支持控制多达一个六相电机或两个三相电机，控制环路频率超过 200 kHz，同时可以运行 AI/ML 算法或其他监控应用程序。它支持使用时间敏感网络(TSN)以太网的远程智能驱动应用，适用于新型车辆区域架构，并通过 ASIL D 软件解析器和模拟集成降低了系统成本。

　　S32K37：其高计算能力非常适合高端电池管理系统(BMS)应用。

Part Number	Core Type	Operating Frequency [Max] (MHz)	Flash (kB)	RAM (kB)	Number of LIN Channels	Supply Voltage [Min to Max] (V)	Ambient Operating Temperature (Min to Max) (℃)	Package Type	Package Pitch (mm)
S32K364NHT1MJBST	Arm Cortex-M7	320	4000	704	4	2.7 to 5.5	-40 to 125	LFBGA289	0.8
S32K366EHT1MJBST	Arm Cortex-M7	320	6000	704	4	2.7 to 5.5	-40 to 125	LFBGA289	0.8
S32K366NHT1MJBST	Arm Cortex-M7	320	6000	704	4	2.7 to 5.5	-40 to 125	LFBGA289	0.8
S32K376NHT1MJBST	Arm Cortex-M7	320	6000	800	4	2.7 to 5.5	-40 to 125	LFBGA289	0.8
S32K394EHT1MJBST	Arm Cortex-M7	320	4000	800	4	2.7 to 5.5	-40 to 125	LFBGA289	0.8
S32K394NHT1MJBST	Arm Cortex-M7	320	4000	800	4	2.7 to 5.5	-40 to 125	LFBGA289	0.8
S32K396EHT1MJBST	Arm Cortex-M7	320	6000	800	4	2.7 to 5.5	-40 to 125	LFBGA289	0.8
S32K396EHT1MKUST	Arm Cortex-M7	320	6000	800	4	2.7 to 5.5	-40 to 125	176LQFP-EP	0.5
S32K396NHT1MJBST	Arm Cortex-M7	320	6000	800	4	2.7 to 5.5	-40 to 125	LFBGA289	0.8
S32K396NHT1MKUST	Arm Cortex-M7	320	6000	800	4	2.7 to 5.5	-40 to 125	176LQFP-EP	0.5

　　核心特性

　　计算能力：

　　最多三个 Arm? Cortex?-M7 核心，运行频率高达 320 MHz

　　一对锁步核心

　　两个可拆分锁步配置的核心

　　两个电机控制协处理器(仅限 S32K39-36)，运行频率为 320 MHz

　　一个可编程的 CoolFlux? DSP，运行频率为 160 MHz

　　存储器：

　　4 MB 或 6 MB 的嵌入式闪存，带有错误校正码(ECC)

　　最多 800 kB 的 SRAM

　　智能定时器：

　　两个 eFlexPWM(12 通道)，带有 NanoEdge(8 通道)

　　一个 eMIOS(24 通道)

　　两个逻辑控制单元(LCU)

　　模数转换：

　　七个 SAR-ADC(最多 69 个外部模拟输入)

　　四个 Sigma-Delta ADC

　　两个正弦波发生器(SWG)

　　两个模拟比较器

　　通信接口：

　　一个支持时间敏感网络(TSN)的以太网接口(10/100 Mbps)

　　一个 Zipwire 高速接口，用于微控制器之间的内存共享

　　六个 CAN/CAN FD

　　四个 LIN/UART

　　两个 I?C

　　八通道 FlexIO，可模拟 UART、I?C、SPI、I2S、SENT、PWM

　　六个 SPI

　　一个微秒通道(MSC)

　　温度和封装：

　　工作温度范围为 -40°C 至 125°C(Tj = 150°C)。

　　提供 289 MAPBGA(14 mm x 14 mm x 1.37 mm，0.8 mm 间距)和 176 LQFP-EP(24 mm x 24 mm x 1.5 mm，0.5 mm 间距)封装。

NXP恩智浦是全球领先的半导体公司，拥有包括MCU微控制器在内的全面产品线,专广泛应用于汽车、工业与物联网等领域，cq9电子官网入口创展优势代理分销NXP的MCU产品，欢迎了解。
