美国APD高压电源H150-500/500/B,H150-150/150,H150-75,H150-300,H150-400

发布时间：2025-06-12 08:49:12     浏览：465

　　H150 系列是美国电源设计公司(American Power Design, Inc.)生产的 150W高压直流转换器，适用于高压测试设备、精密仪器、工业控制系统等需要高电压输出的场景。

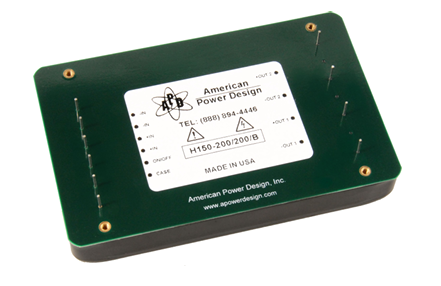

美国APD高压电源H150-500/500/B,H150-150/150,H150-75,H150-300,H150-400

型号参数：

H150系列
OUTPUT    SPECSMODEL    NUMBER/INPUT    RANGE
  VOLTAGE  CURRENT18-36VDC20-60VDC
OUT#1OUT#2OUT#1OUT#2Non-RoHsRoHsNon-RoHsRoHs
50 Vdc
3A-H150-50H150-50/YH150-50/BH150-50/B/Y
50 Vdc50Vdc1.5A1.5AH150-50/50H150-50/50/YH150-50/50/BH150-50/50/B/Y
75 Vdc-2A
H150-75H150-75/YH150-75/BH150-75/B/Y
75 Vdc75 Vdc1A1AH150-75/75H150-75/75/YH150-75/75/BH150-75/75/B/Y
100 Vdc-1.5A-H150-100H150-100/YH150-100/BH150-100/B/Y
100 Vdc100Vdc750 mA750 mAH150-100/100H150-100/100/YH150-100/100/BH150-100/100/B/Y
150 Vdc
1A-H150-150H150-150/YH150-150/BH150-150/B/Y
150 Vdc150 Vdc500 mA500 mAH150-150/150H150-150/150/YH150-150/150/BH150-150/150/B/Y
200 Vdc-750 mA-H150-200H150-200/YH150-200/BH150-200/B/Y
200 Vdc200 Vdc375 mA375 mAH150-200/200H150-200/200/YH150-200/200/BH150-200/200/B/Y
300 Vdc-500 mA-H150-300H150-300/YH150-300/BH150-300/B/Y
300 Vdc300 Vdc250 mA250 mAH150-300/300H150-300/300/YH150-300/300/BH150-300/300/B/Y
400 Vdc-375 mA-H150-400H150-400/YH150-400/BH150-400/B/Y
400 Vdc400 Vdc187 mA187 mAH150-400/400H150-400/400/YH150-400/400/BH150-400/400/B/Y
500 Vdc
300 mA-H150-500H150-500/YH150-500/BH150-500/B/Y
500 Vdc500Vdc150 mA150 mAH150-500/500H150-500/500/YH150-500/500/BH150-500/500/B/Y

　　主要特点

　　客户自选输出电压：50Vdc 至 500Vdc。

　　宽输入电压范围：18-36Vdc 或 20-60Vdc。

　　高效率：最高可达 91%。

　　总输出功率：150 W(单输出)或 120 W(每个输出，双输出)

　　独立隔离输出：双输出时，每个输出可独立使用，且互不影响。

　　持续短路保护：短路时不会损坏设备。

　　远程开关控制：可通过外部信号控制电源的开启和关闭。

　　关键规格

　　电压精度：±4%

　　线性调节：±5%

　　负载调节：(20% 至满载)±5%

　　输出纹波：<0.5%

　　温度稳定性：±0.02%/°C

　　尺寸：3.5 x 5.5 x 0.92 英寸。

　　重量：18.5 盎司。

　　工作温度：-45°C 至 +85°C。

　　存储温度：-55°C 至 +100°C。

　　隔离电压：1000Vdc。

　　输入/输出电容：<200pF

　　开关频率：100 kHz

　　冷却方式：自然对流冷却。

　　安装方式

　　标准 PCB 安装：适合大多数应用场景。

　　可选机架安装：便于集成到系统中。

深圳市cq9电子官网入口创展科技有限公司优势代理销售American Power Design(APD)高压DC/DC转换器产品，欢迎咨询了解。
