DEI 700系列20V双极模拟/混合信号ASIC

发布时间:2025-07-28 09:09:38     浏览:213

  Device Engineering Incorporated (DEI)700系列半定制20V双极模拟/混合信号ASIC(专用集成电路),适用于放大器、比较器、稳压器、逻辑门等设计。

DEI 700系列20V双极模拟/混合信号ASIC

  关键特性

  工艺技术:4微米金属层先进工艺,芯片尺寸小、复杂度高。

  晶体管性能:

  NPN:典型β=200,fT=800MHz,最大电流200mA(大尺寸NPN)。

  PNP:β=40–90,fT=15MHz。

  电阻网络:750Ω基础电阻,支持串并联组合(50Ω–100kΩ),匹配精度2%(1%当使用≥10个电阻)。

  设计灵活性:支持金属掩模定制,快速投产。

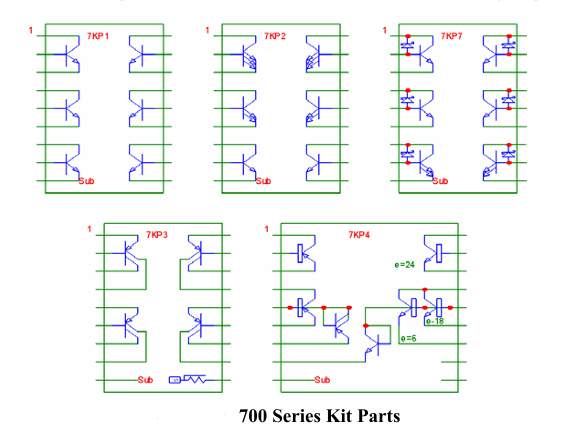

  芯片型号


Table 1:700 Series Base Chip Summary
Chip Series710 711 712 713 723 724 734 736 747
Pads17 22 25 30 30 41 48
NPN/PNP Transistors14 22 27 39 60 80 120 180 280
Schottky NPN Transistors10 11 12 16 24 36 56
Large NPN Transistors
Large PNP Transistors
Total Transistors33 52 66 93 143 183 279 405 630
750 Ohm Resistors122 190 210 411 623 895 1268 1798 2487
Total Base Resistance(Ohms)91k142k160k310k470k675k950k1.35M1.87M
Base Pinch Resistors11 14 16
Epi Pinch Resistors
Junction Capacitors12 10
Cross Unders40 60 70 160 200 300 450 650 950


  电气规格

  绝对最大额定值:

  电源电压:20V

  工作温度:-55°C至+125°C(陶瓷封装)

  ESD防护:2000V(人体模型)。

  典型参数:

  NPN的BVCEO≥20V,PNP的BVCEO≥5.6V

  基极电阻匹配误差≤2%。

  封装选项

  塑料封装:DIP、SOIC(窄/宽体)、PLCC。

  陶瓷封装:DIP(300/600 mil)。

  引脚数覆盖8–48脚。

  典型应用电路

  跨导放大器(带宽20MHz)

  运算放大器(开环增益88dB)

  555定时器(全双极实现)

  电压-电流转换器(响应时间150ns)。

深圳市cq9电子官网入口创展科技有限公司,优势提供DEI高端芯片订货渠道,部分备有现货库存。
