Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO(5×7mm封装)

发布时间：2025-09-05 08:55:23     浏览：3269

　　Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO(5×7mm封装)

Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO

　　1. 核心特性

　　尺寸与封装：

　　TB系列：5.0×7.0mm，10 Pad(支持三态使能/禁用功能)。

　　TVB系列：5.0×7.0mm，4 Pad(无使能功能)。

　　频率稳定性：

　　±0.28 ppm(10–50 MHz)

　　±0.50 ppm / ±1.00 ppm / ±2.00 ppm(10–100 MHz)

　　温度范围：

　　0~85°C、0~70°C、-40~85°C、-20~70°C(通过型号第3位数字区分)。

　　工作电压：3.3Vdc，支持 LVCMOS 或 Clipped Sinewave 输出。

　　低噪声性能：

　　相位噪声：低至 -158 dBc/Hz(100 kHz偏移，10 MHz频点)。

　　抖动：< 0.50 ps RMS(集成相位抖动)。

　　2. 关键参数

　　电气特性

　　参数范围/值备注

　　输出频率范围10–100 MHz分型号支持不同频段(见文档)

　　供电电压 (Vcc)3.135–3.465 Vdc典型值 3.3V

　　供电电流 (Icc)LVCMOS: 2.1–12 mA随频率升高增大

　　控制电压 (VCTCXO)0.3–3.0 Vdc斜率±8 ppm/V(选项4/5)

　　启动时间≤10 ms

　　环境与可靠性

　　振动/冲击：符合 MIL-STD-883E 标准。

　　焊接工艺：RoHS 无铅兼容，推荐回流焊温度曲线(见文档第6页)。

　　长期稳定性：

　　老化率：±3.0 ppm(20年寿命)。

　　焊接后频偏：±1.0 ppm(恢复1小时后测量)。

　　典型应用

　　IEEE 1588 PTP(精确时间协议)。

　　同步以太网(ITU-T G.8262)。

　　无线通信(Small Cells、GPS)。

　　测试测量设备。

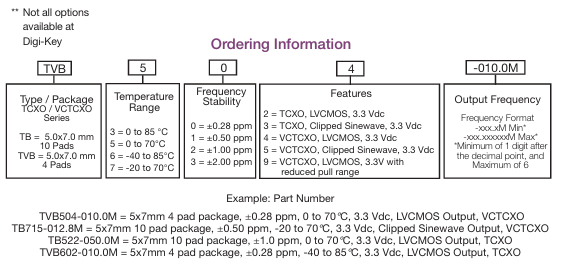

　　3. 型号订购指南：

Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO选型指南

更多Connor-Winfield晶振产品可咨询cq9电子官网入口创展。
