Bird射频强制风冷 Moduload? 射频终端25kW

发布时间：2022-07-06 17:18:15     浏览：1046

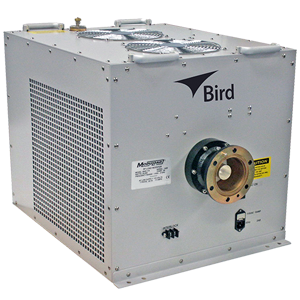

Bird射频8640B系列微波射频负载是紧凑型大功率50欧姆负载，可在高至1GHz的宽频率范围内合理消耗高至25kW的微波射频。

特征

联锁控制系统在鼓风机电机或冷却液泵造成交流电源故障时为变送器和负载电阻供应故障安全保障。

紧凑型、超薄型设计可减少拥挤的发射机站点的空间。

适用电压选项（为产品型号增加后缀）。

115V@60HZ(-115)

230V@50HZ(-230)

230V@60HZ(-230-6)

笔记：

*少于5°C，仅采用35%EG和65%Dist。H2O混合物。

**高于30°C(86°F)时仅采用水，或高于25°C(77°F)时采用35%乙二醇混合物，将功率减低至最高20kW。

Bird 射频为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市cq9电子官网入口创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird射频请点击：/brand/73.html


型号选择

模型

连接器

8645B

3-1/8" EIA，法兰

8646B

3-1/8" EIA，无法兰





产品规格：

编号

8640B 系列

项目名

25 kW，强制风冷终端

额定功率

25 kW 连续

频率范围和驻波比

最大 1.1 1 kHz - 900 MHz（直流用于连续性检查）

温度范围

仅水： +5 至 +45 °C（41 至 113 °F）
35% 乙二醇： -20 至 +35 °C（-4 至 +95 °F）

冷却液

冷却方法：水电介质和强制空气对流
冷却剂：蒸馏水或蒸馏水/乙二醇混合物
冷却剂容量： 9 夸脱。(8.5 L) 标称

产品类别

强制风冷

规格

26" x 19-5/8" x 19-1/4" (长 x 宽 x 高)
670 x 500 x 490 毫米

重量

155 磅(70 公斤)

力量

115 V 型号： 11 A 标称 @ 115V ± 10% 60Hz
230 V 型号： 5-1/2 A 标称 @ 230V ± 10% 50Hz
