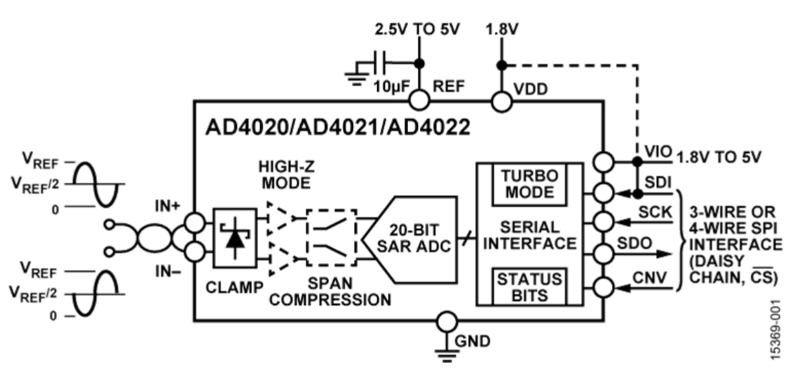

ADI的AD4020是款高精密、高速度、低能耗、20位、Easy Drive、高精密逐渐接近存储器(SAR)模数转换器(ADC)，选用单电源VDD供电系统。AD4020 模数转换器基准电压V REF是在外部施加的，并且能够不同于电源电压进行调节。AD4020的功率与运输量呈线性相关。

Easy Drive功能性能降低信号链复杂性和功能损耗，从而实现相对较高的通道密度。减少的输入电流（特别是在高阻抗模式中）再加上较长的信号检测时期，不需要专用型ADC驱动器。Easy Drive拓展了能够驱动这种ADC的配套电源的范围。

AD4020 模数转换器输入跨距压缩不需要向ADC驱动放大器具备负电源，同时保留对完善ADC编码范围进行访问。AD4020 模数转换器输入过压钳位能保护ADC输入免遭过电压事件的影响，最大限度减少对参考管脚的影响，并且不需要外部保护二极管。

AD4020 模数转换器高至1.8MSPS的高效器件运输量使用户能够精准获取射频信号并执行过采样技术，从而缓解与抗混叠滤波器设计相应的挑战。AD4020 模数转换器串行外设端口(SPI)时钟速率需求的降低能降低数字输入/输出功能损耗，扩展数字主机选项，并优化通过数字隔离传输数据的任务。SPI兼容的串行用户接口根据使用单独的VIO逻辑性电源与1.8V、2.5V、3V和5V逻辑性兼容。

特征和优势

易驱动

大幅度减少输入反冲

输入电流降至0.5μA/MSPS

高性能采集时期，1MSPS时循环时间≥77%

首次转换精确，无延时或管道延时

单电源使用的输入跨度缩减

迅速转换允许低SPI时钟速率

输入过压钳位保护吸取高至50mA的电流

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

高性能

差分模拟输入范围：±V REF，V REF从2.4V至5.1V

吞吐量：1.8MSPS/1MSPS/500kSPS选择

INL：最高±3.1ppm

确保20位，无漏码

噪声系数：f IN=1kHz、V REF=5V时为100.5dB

THD：f IN=1kHz时为?123dB，f IN=100kHz时为?100dB

SINAD：f IN=900kHz时为89dB

过采样动态范围

OSR=2时为104dB

OSR=1024时为131dB

低电量模式

单1.8V电源供应，具备1.71V至5.5V逻辑性接口

500kSPS时为2.7mW（仅VDD）

10kSPS时为83μW，1.8MSPS时为15mW（总功率）

10管脚封装：3mm×3mmLFCSP、3mm×4.90mmMSOP

管脚与AD4003/AD4007/AD4011 系列 兼容

确保使用：?40°C至+125°C

应用领域

自动测试设备

系统自动化

医用器材

电源供电设备

高精密数据管理系统

仪表和控制技术
