ATOMBKUG080 80W Ku波段GaN模块BUC上变频器Norsat

发布时间：2025-07-02 09:13:25     浏览：68

　　Norsat ATOM系列GaN模块上变频器(BUC)是市面上最小、最轻、最节能的发射器之一，专为卫星通信设计，提供80W饱和输出功率(Psat≥49dBm)，支持标准频段(14.0-14.5GHz)和扩展频段(13.75-14.5GHz)。其核心优势包括高线性度、低相位噪声和军工级可靠性，适用于严苛环境下的固定或移动通信场景。

ATOMBKUG080 80W Ku波段GaN模块BUC上变频器Norsat

　　饱和功率(Psat)≥49dBm，线性功率(Plin)≥46dBm

　　增益范围60-70dB，增益平坦度优异(全频段≤6dB，40MHz内≤1.5dB)。

　　工作温度：-40°C至+60°C(Psat模式下可扩展至+71°C)。

　　存储温度：-50°C至+80°C，支持100%冷凝湿度环境。

　　相位噪声：-73dBc/Hz@1kHz至-103dBc/Hz@1MHz。

　　杂散抑制：带内/带外均≤-60dBc。

　　尺寸与重量：

　　带风扇：160×95×166mm(<2.8kg);无风扇：168×85×80mm(<2.3kg)。

　　防水接口：

　　输入：N型接头(50Ω);输出：WR-75波导。

　　电源与监控：

　　输入电压：+18V至+56V DC(MIL-26482电源接口)。

　　监控接口：RS-485/RS-232或以太网(可选)。

　　典型应用场景

　　军用通信：符合MIL-STD-810(抗震/抗冲击)和MIL-STD-461(EMC)。

　　海事/航空卫星链路：宽温设计适应极端气候。

　　应急通信：快速部署，支持浪涌保护(MIL-STD-1275D)。

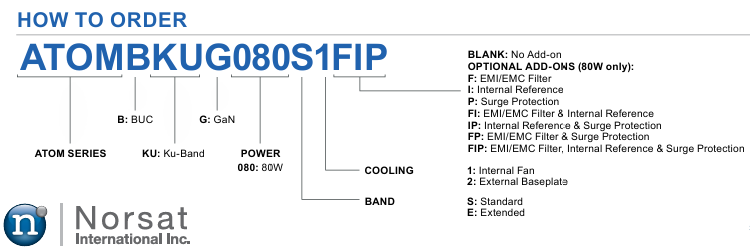

　　订购指南：


Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市cq9电子官网入口创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
