Wayfarer WCM055KU-NA 0.55m Ku波段COTM移动通信终端

发布时间：2025-07-03 08:51:37 浏览：1317

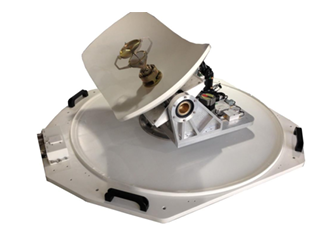

　　Norsat Wayfarer WCM055KU是一款 0.55米 Ku波段移动通信终端(COTM, Communications-on-the-Move)，专为军事、安防、执法及应急救援等高机动性车辆平台设计。其低剖面、轻量化、高性能的特点使其特别适用于装甲车、指挥车、应急通信车等受高度限制的应用场景。

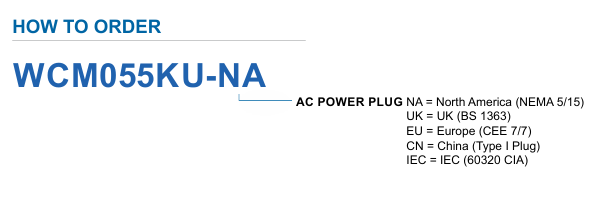

Ku波段COTM移动通信终端订购指南

BUC OPTIONS	BUC	BUC POWER SUPPLY	BUC M & C CABLE	BUC MOUNTING
BUC OPTIONS	BUC	BUC POWER SUPPLY	BUC M & C CABLE	BRACKETS
16W	ATOMBKU016	PS300-AT1	CABLEM+C-AT10	WCM055KUMT-006
20W	ATOMBKU020	PS300-AT1	CABLEM+C-AT10	WCM055KUMT-006
40W	ATOMBKU040	PS480-AT1	CABLEM+C-AT10	WCM055KUMT-008
80W	ATOMBKU080	PS600-AT1	CABLEM+C-AT10	WCM055KUMT-010
80W（GaN）	ATOMBKUG080	PS480-AT1	CABLEM+C-AT10	WCM055KUMT-024

　　一、天线单元技术参数

　　物理特性

　　天线类型：低剖面抛物面天线

　　口径：55 cm(22 英寸)

　　材料：碳纤维(轻量化、高增益、低旁瓣)

　　室外单元尺寸：1069 mm × 965 mm × 495 mm

　　重量：52 kg(不含 BUC 和 LNB)

　　整流罩插入损耗：≤ 0.3 dB

　　频率与性能

　　工作频段：

　　发射(Tx)：13.75–14.50 GHz

　　接收(Rx)：10.70–12.75 GHz

　　增益：

　　接收增益：34.0 dBi @ 12.50 GHz

　　发射增益：35.0 dBi @ 14.25 GHz

　　G/T值：11.0 dB/K @ 12.50 GHz

　　交叉极化隔离度：30 dB(线性极化)

　　Tx/Rx隔离度：85 dB

　　机械性能

　　平台类型：双轴(方位角 + 俯仰角)

　　控制范围：

　　方位角：360° 连续旋转

　　俯仰角：0° 至 +90°

　　极化角：自动调整(-90° 至 +90°)

　　跟踪速度与加速度：

　　速度：≤ 60°/s(方位角/俯仰角)

　　加速度：≥ 200°/s?

　　环境适应性

　　工作温度：-40°C 至 +55°C

　　存储温度：-50°C 至 +70°C

　　湿度：最高 95%

　　抗风能力：

　　工作风速：21 m/s

　　生存风速：35 m/s

　　二、天线控制器(ACU)

　　尺寸：19 英寸机架 1U 规格

　　接口：RS232C、以太网

　　电源：220 VAC 50 Hz 输入，48VDC 输出

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市cq9电子官网入口创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
