AirBorn VSRAM-04-30-50-04-G PCB直角高速/高密度连接器接头

发布时间：2025-09-03 09:02:53 浏览：2071

　　AirBorn verSI 系列(versatile connectors with high-speed signal integrity)是一种开放式引脚场连接器，专为高速/高密度/信号完整性的差分串行总线应用设计。

　　·支持 100Ω 和 85Ω 差分阻抗

　　·提供高可靠性和灵活连接方案(单端、差分、电源、接地均可集成)

　　·PCB 安装(垂直/直角/加固型)

　　·标准灌封(potting) 增强耐用性

AirBorn VSRAM-04-30-50-04-G PCB直角高速/高密度连接器接头

　　关键性能参数

　　差分插入损耗：-0.25 dB @ 5 GHz / -3 dB @ 16 GHz

　　差分回波损耗：-20 dB @ 5 GHz / -6 dB @ 14 GHz

　　差分阻抗：100Ω ±10% @ 50 ps 上升时间

　　差分偏移：< 2 ps

　　接触电阻：≤ 20 mΩ

　　额定电流：2 A(最大)

　　工作温度：-55°C 至 +125°C

　　耐久性：2500 次插拔周期

　　振动/冲击：20g(振动)/ 50g(冲击)

　　材料与工艺

　　接触件材料：

　　公头：磷青铜(ASTM B103)或铍铜(ASTM B768)

　　母头：铍铜(ASTM B194)

　　镀层：局部镀金(50?″，ASTM B488) + 镍底层

　　绝缘体：玻璃填充液晶聚合物(LCP，ASTM D5138)

　　灌封材料：Frey Eng. CF3003-80 绝缘化合物

　　硬件：不锈钢(ASTM A484/A582)，钝化处理

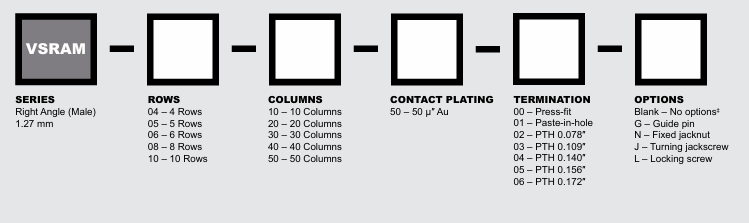

订购指南：

AirBorn VSRAM系列订购指南

更多AirBorn 连接器相关型号及产品信息可咨询cq9电子官网入口创展。
