Norsat LNA-X1000S用于卫星通信的7.25至7.75 GHz X波段LNA

发布时间：2025-09-03 09:06:51     浏览：2194

　　Norsat LNA-X1000N，LNA-X1000S是 X波段(7.25 - 7.75 GHz) 的低噪声放大器(LNA)，专为高性能通信系统设计，适用于卫星通信、雷达系统、航空航天及军事应用等场景。该产品具有极低的噪声系数(0.8 dB max)和稳定的高增益(50 dB 典型值)，确保信号在接收端的高保真传输。

Norsat LNA-X1000N，LNA-X1000S LNA

　　工作频率7.25 - 7.75 GHz

　　噪声系数 (NF)≤ 0.8 dB(室温下)

　　输入/输出驻波比 (VSWR)2.0 : 1(最大值)

　　增益45 dB(最小值)，50 dB(典型值)，55 dB(最大值)

　　增益平坦度(全频段)≤ 4 dB(峰峰值)

　　输出1dB压缩点 (P1dB)≥ +10 dBm

　　电源电压：+15V 至 +24V DC

　　电流消耗：≤ 150 mA

　　输入接口：CPR-112G(波导槽防水设计)

　　输出接口(可选)：

　　N型连接器(50 Ω)

　　SMA连接器(50 Ω)

　　电源连接器：MS3112E10-6P

　　尺寸：106 mm × 77 mm × 47 mm(4.17 in × 3.03 in × 1.85 in)

　　重量：550 g(19.4 oz)

　　工作温度：-40°C 至 +70°C

　　存储温度：-50°C 至 +80°C

　　应用场景

　　卫星通信(VSAT、LEO/MEO/GEO)

　　军用雷达、电子战(EW)系统

　　无人机(UAV)数据链

　　射频测试设备(如频谱分析仪前端增强)

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市cq9电子官网入口创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。

上一篇: AirBorn VSRAM-04-30-50-04-G PCB直角高速/高密度连接器接头

下一篇: Norsat 9000XI5N 五波段 Ka 波段 Ext REF LNB

推荐资讯

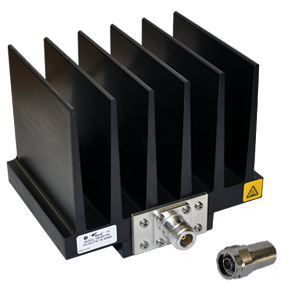

  • Bird射频校准的失配负载
