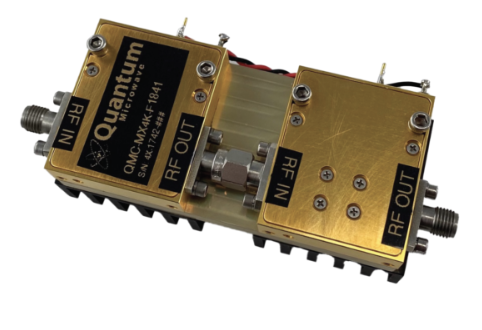

QMC-MX4K-F1841 4倍倍频器16-42GHz Quantum Microwave

发布时间：2025-09-18 08:56:51     浏览：2161

　　QMC-MX4K-F1841 是由 Quantum Microwave 研发的一款高性能 4倍频器，可将 4-10.5 GHz 的输入信号倍频至 16-42 GHz 输出。该设备采用模块化设计，由 两个独立的2倍频器 构成，可拆分成 两路2倍频 使用，灵活性高。支持 高输出功率(20 dBm) 和 低谐波(-15 dBc)，适用于毫米波通信、雷达、卫星通信及实验室测试等应用场景。

QMC-MX4K-F1841 4倍倍频器16-42GHz Quantum Microwave

　　技术参数

　　输入频率：4.5–10.25 GHz，可扩展至4.0–10.5 GHz(需降低输入功率至-12 dBm)

　　输出频率：18–41 GHz，实际范围16–42 GHz

　　输入功率：-3至0 dBm，低频段(4.0–4.5 GHz)需降至-12 dBm

　　输出功率：+20 dBm(典型值)，+15 dBm(最小)

　　谐波抑制：-20 dBc(典型值)，-15 dBc(最大)

　　供电电压/电流：+8至+10 VDC，750 mA

　　连接器接口：SMA(母头输入)，2.92mm(母头输出)

　　供电电压：8–10 VDC

　　电流消耗：≤550 mA

　　尺寸：3.18 × 1.5 × 0.5 英寸(约80 × 38 × 12.7 mm)

　　应用场景

　　毫米波通信系统(如5G/6G高频段)

　　雷达与电子战设备(需高频率稳定性和低谐波)

　　卫星通信上行链路

　　实验室信号生成与测试

Quantum Microwave 是 Low Noise Factory 的经销商，行业最低噪音的低温 LNA。Quantum Microwave 是一家专注于低温微波和毫米波元件的高科技公司，总部位于美国。其核心产品包括低温衰减器、低噪声放大器、毫米波组件等，广泛应用于量子计算、通信、传感和天文学领域。深圳市cq9电子官网入口创展科技有限公司专业代理Quantum Microwave产品，拥有价格优势，欢迎咨询。

上一篇: MR11WL08 0420 AN1 E1AP fischer连接器插座19触点MiniMax系列

下一篇: Minco MgO RTD探头S932PD06T120Z120BS,S944PD06T180Z120BS,S943PD06T30Z120BS

推荐资讯

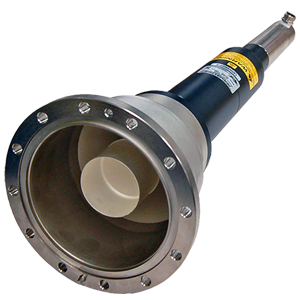

  • Bird射频80 kW水冷式射频终端
